MACVLAN은 가상인터페이스를 생성하여 공유기에 연결된 기기들을 WAN네트워크에 직접 연결할 수 있는 기능입니다.
MACVLAN에 등록된 기기는 가상 인터페이스를 통해 NAT없이 WAN네트워크로 연결됩니다.
즉, MACVLAN에 등록된 단말에는 공유기의 사설 IP주소가 아닌 상단 WAN 네트워크의 IP주소가 할당됩니다. 일반적으로
WAN 네트워크에는 공인IP주소가 사용되므로, MACVLAN에 등록한 기기는 공인IP를 할당 받아 공유기를 사용하지 않는 환경과
동일한 인터넷 환경을 구성할 수 있습니다.
예를 들어 공인IP가 필요한 KT IPTV의 경우, 기존에는 공유기의 지정 포트에 연결해야만 동작이 가능하였습니다.
MACVLAN을 이용하면 이러한 공유기의 물리적 포트에 제한없이, 필요에 따라서는 여러 대의 IPTV도 연결하여 사용할 수 있습니다.
본 게시물은 MACVLAN 설정 방법을 안내합니다.
1. 공유기 설정 화면 접속 및 로그인
공유기와 연결된 PC에서 아래와 같이 ⓛ~④순서로 공유기 설정화면에 접속합니다.
ⓛ 인터넷 주소 창에 //192.168.0.1을 입력하여 ipTIME 공유기 설정 화면으로 접속합니다.
② 로그인 이름과 암호, 보안문자를 입력합니다. (로그인 이름에 admin이 입력되어 있다면, 로그인 암호에도 admin을 입력합니다.)
③ [로그인]을 클릭합니다.
④ [관리도구]를 클릭합니다.
※ 공유기 설정 화면에 접속되지 않는다면, ipTIME 검색기를 이용하여 접속해 보시기 바랍니다.
2. WAN용 MACVLAN 설정

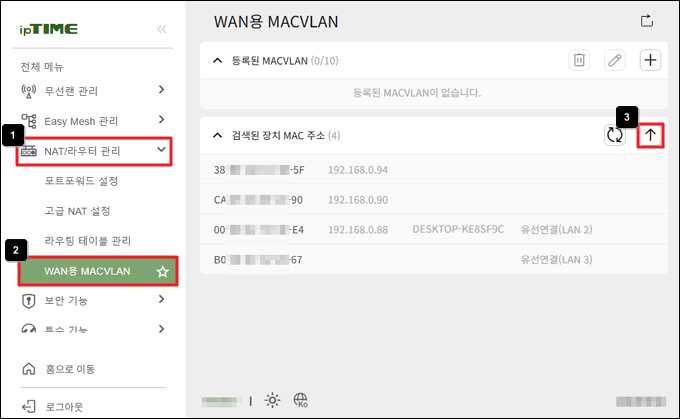

1) [NAT/라우터 관리]-> [WAN용 MACVLAN]에 접속하여 [검색된 장치 MAC주소] 탭의 화살표를 클릭합니다.

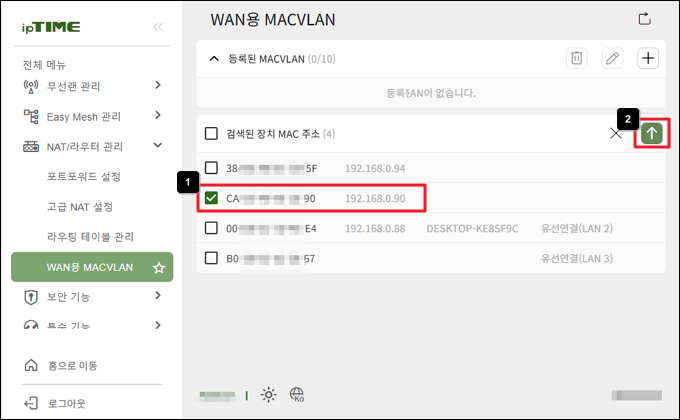

2) 검색된 장치 중 MACVLAN으로 등록하고자 하는 기기를 선택 후 화살표를 클릭합니다.
본 게시물에서는 192.168.0.90의 IP주소를 가진 장치를 선택하였습니다.

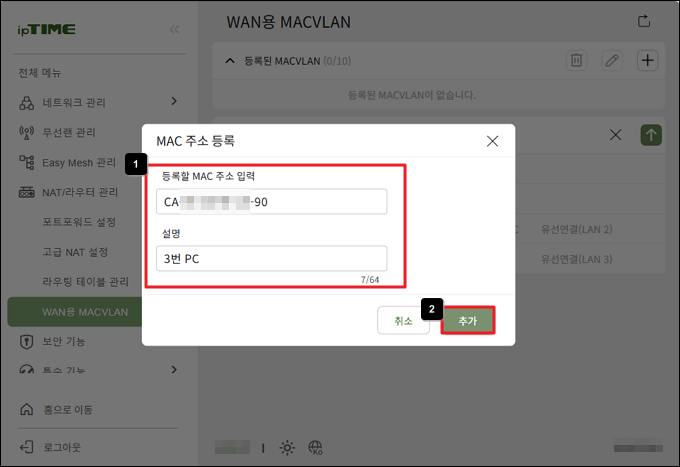

3) MAC주소 등록 팝업창에 선택한 장치의 MAC주소가 입력된 것을 확인 후 기기에 대한 설명을 추가로 입력합니다.
본게시물에서는 3번 PC라고 입력하였습니다.

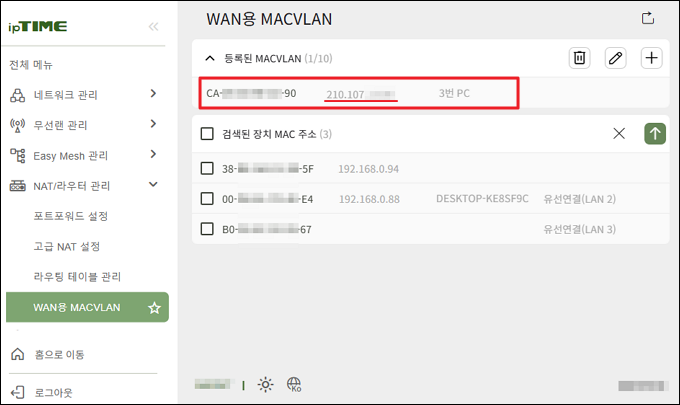

4) [등록된 MACVLAN]탭에 선택한 기기가 추가된 것을 확인할 수 있습니다.
- 등록된 기기는 재시작 또는 랜선을 재 연결하여 IP주소가 WAN 네트워크의 IP주소로 갱신되는 것을 확인합니다.
- 정상적으로 등록이 이루어졌다면 갱신된 IP주소가 확인됩니다.
※ MACVLAN에 등록된 기기에서는 공유기 설정화면으로 접속이 불가능합니다
※ 갱신된 IP주소가 확인되지 않으면, 다시 한번 단말을 재부팅하거나 연결된 랜선을 재연결 합니다.
[참고1] 장치의 MAC주소를 알고 있을 때, 수동으로 WAN용 MACVLAN 등록하는 방법

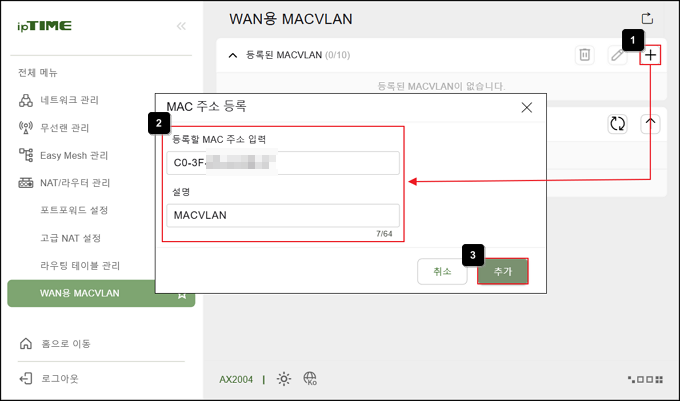

1. [WAN용 MACVLAN] 메뉴에 접속하여 MACVLAN으로 등록할 기기를 아래 그림의 ①~③의 순서로 추가합니다.
① [+] 모양의 아이콘을 클릭합니다
② 등록할 MAC 주소와 설명을 입력합니다.
③ [추가]버튼을 클릭합니다.

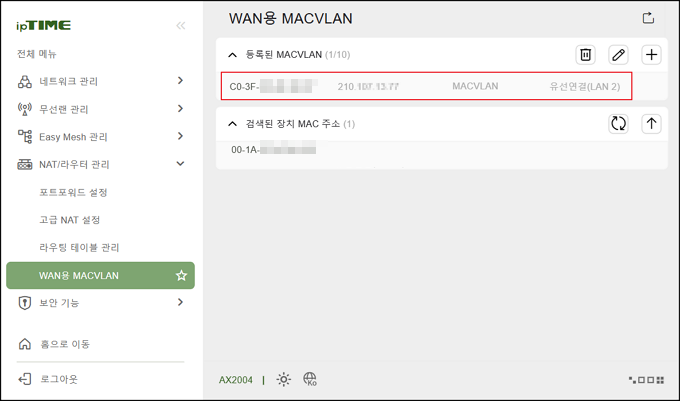

2. [등록된 MACVLAN] 메뉴에서 수동으로 추가한 기기를 확인할 수 있습니다.
등록된 기기는 재시작 또는 랜선을 재 연결하여 IP 주소가 갱신되는 것을 확인됩니다.
