[PoE 허브] ipTIME PoE802 사용설명서
[PoE 허브] ipTIME PoE802 사용설명서 입니다.
*메뉴얼을 보기 위해서는 Acrobat Reader가 설치되어 있어야 합니다.
Acrobat Reader 다운로드
 |
|
 | ||||||||||||||||||||
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 인터넷 서비스 약관, 규정, 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 회선 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 회선 장애를 대비하여 제품을 사용하시기 바랍니다.

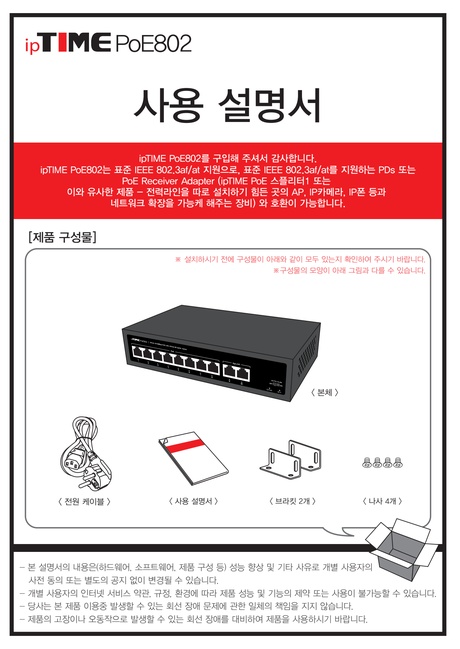

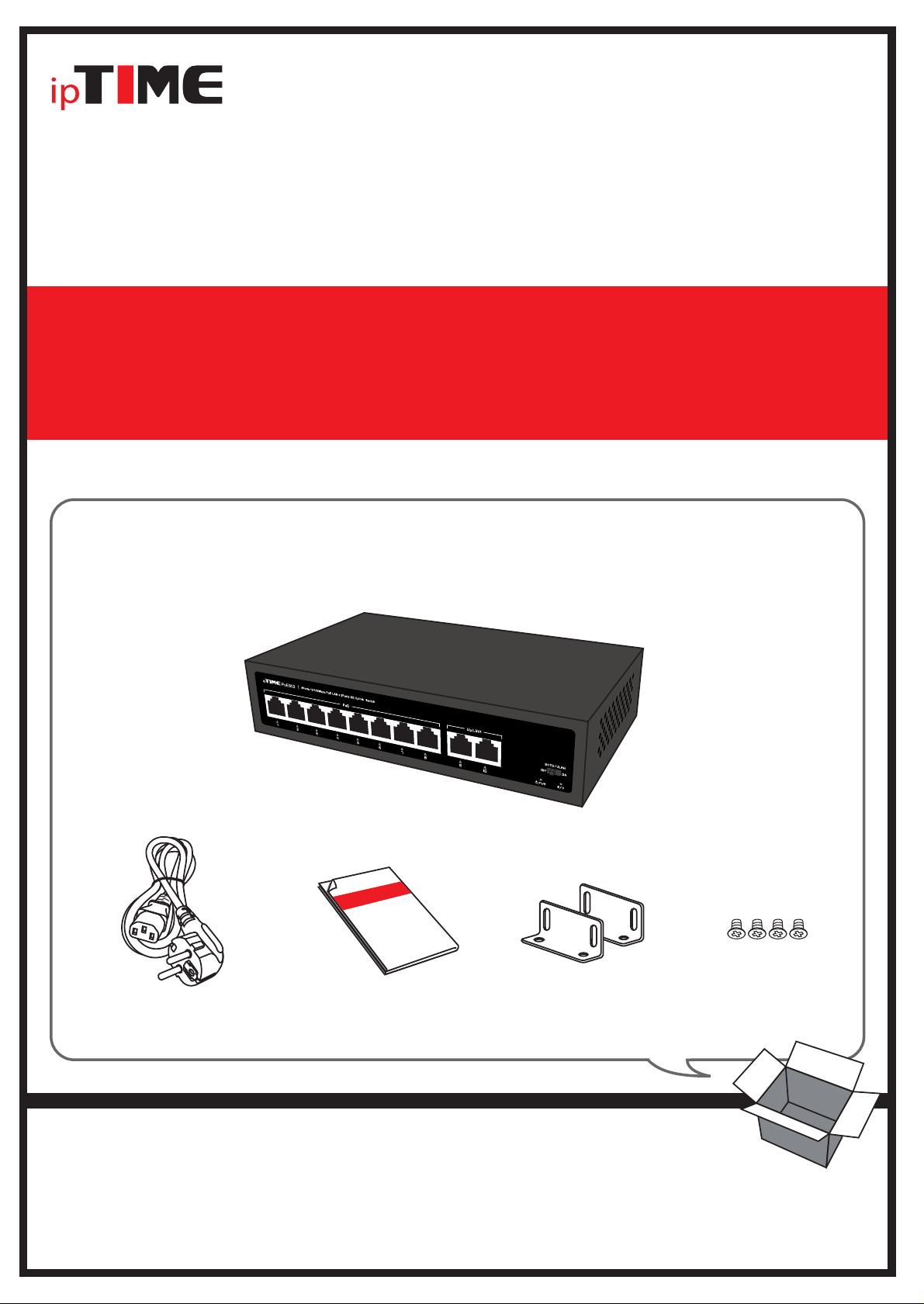

[제품 구성물]
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
ipTIME PoE802를 구입해 주셔서 감사합니다.
ipTIME PoE802는 표준 IEEE 802.3af/at 지원으로, 표준 IEEE 802.3af/at를 지원하는 PDs 또는
PoE Receiver Adapter (ipTIME PoE 스플리터1 또는
이와 유사한 제품 - 전력라인을 따로 설치하기 힘든 곳의 AP, IP카메라, IP폰 등과
네트워크 확장을 가능케 해주는 장비) 와 호환이 가능합니다.
< 전원 케이블 >
< 본체 >
PoE802
사용 설명서
< 사용 설명서 > < 브라킷 2개 > < 나사 4개 >
전원케이블을 연결하여 전원을 공급합니다.
AC IN

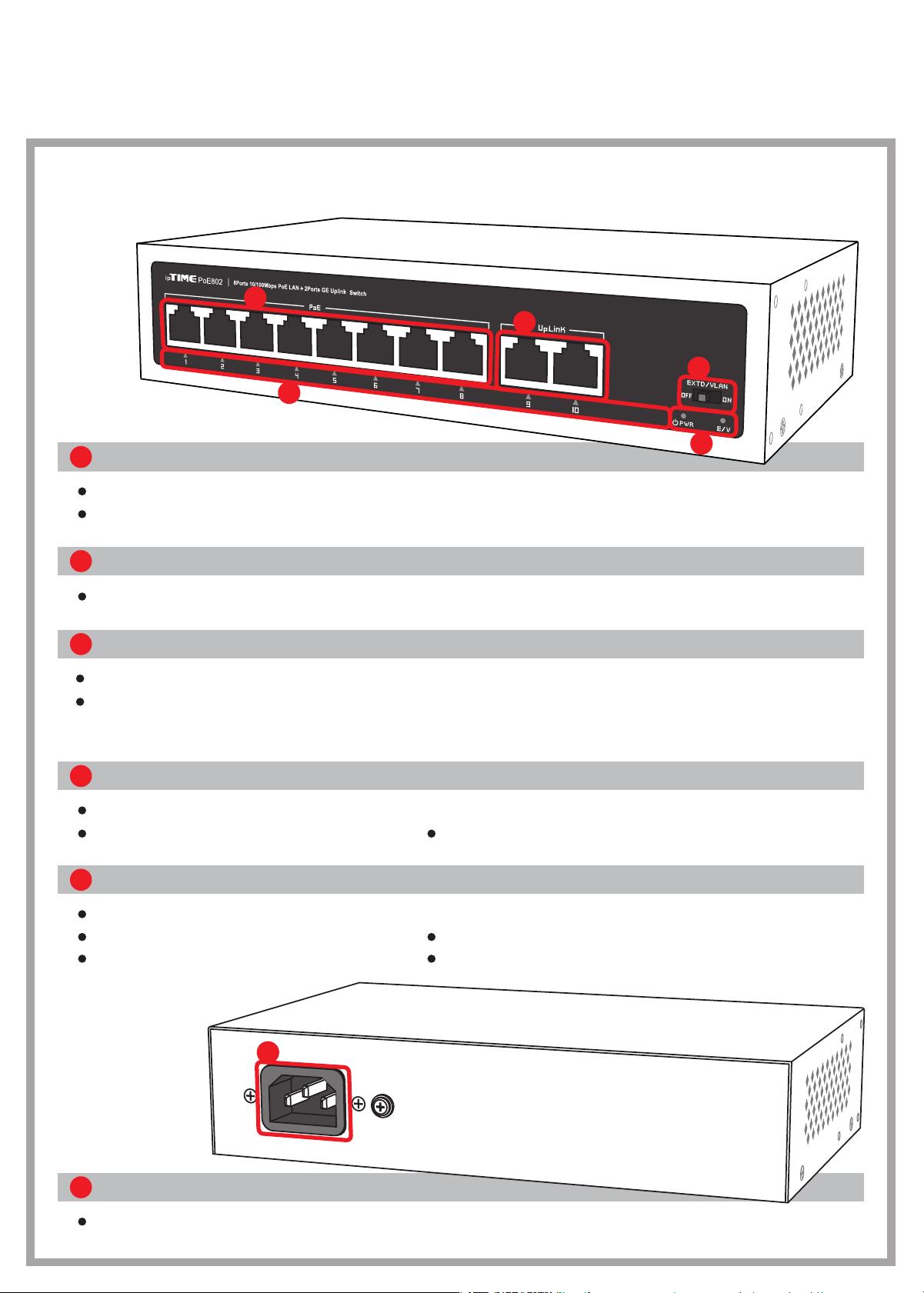

LED 및 포트
하나.
ipTIME PoE802에는 10개의 포트와 12개의 LED가 있습니다.
8개(1~8번 포트)의 10/100Mbps PoE 지원 LAN 포트.
각 포트별 최대 30W 출력 / 총 출력 120W.
10/100Mbps PoE 포트
Gigabit Uplink 포트
2개(9, 10번 포트)의 10/100/1000Mbps Uplink 포트.
Power, E/V LED
PoE802의 전원과 Extend/VLAN 상태를 보여줍니다.
PWR LED 켜짐 -
전원이 켜짐. PWR LED 꺼짐 - 전원이 꺼짐.
E/V LED 켜짐 - Extend /
VLAN 모드 동작중. E/V LED 꺼짐 - Switch 모드 동작중.
10/100Mbps Link/Act LED
각 포트의 연결 상태를 보여줍니다.
켜짐 :
LAN 포트 동작중. 꺼짐 - LAN 포트가 연결되지 않음.
Switch : PoE 전원과 데이터의 전송 거리가 최대 100m (10/100Mbps).
Extend / VLAN : PoE 포트 (1-8) 상호 통신 불가. Uplink 포트와 통신 가능.
PoE 전원과 데이터의 전송 거리가 최대 250m (10Mbps).
Mode Switch

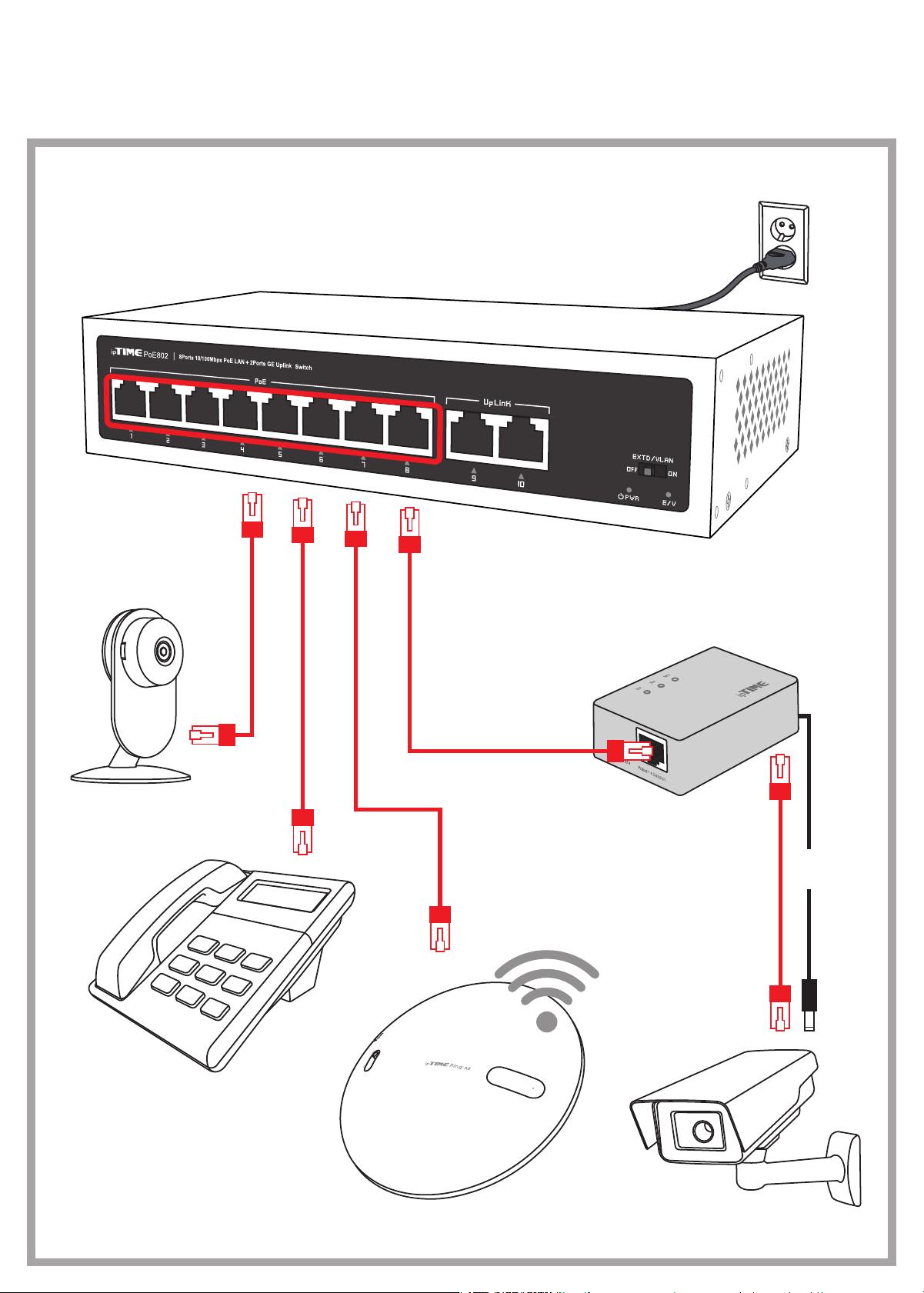

PoE 연결 예
둘.
일반적인 UTP케이블로 직류전원과 이더넷 신호를 동시에 전송하여,
소전력 PoE호환장비(네트워크 카메라, Access Point, IP Phone, PoE 스플리터 등)를
전력선 시공 없이 구동 할 수 있습니다.
[PoE IP Camera]
[PoE IP Phone]
[PoE AP (ipTIME Ring-A8)] [IP Camera]
[ipTIME PoE 스플리터1]
DC OUT
[ipTIME PoE802]
[ 제품 보증서 및 고객 지원 ]
제품명 : PoE802
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME PoE802
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우
전파간섭의 우려가 있습니다.
