[스위칭 허브] ipTIME SW1600-mini2 사용설명서
[스위칭 허브] ipTIME SW1600-mini2 사용설명서 입니다.
*메뉴얼을 보기 위해서는 Acrobat Reader가 설치되어 있어야 합니다.
Acrobat Reader 다운로드
 |
|
 | ||||||||||||||||||||
< 전원 케이블 >
< 본체 >
SW1600-mini2
< 사용 설명서 > < 브라킷 2개 > < 나사 4개 >
제품을 개봉하신 후 제품 구성물 및 보증서에 따라
제품 내용을 확인하여 주시기 바랍니다. (본 설명서)

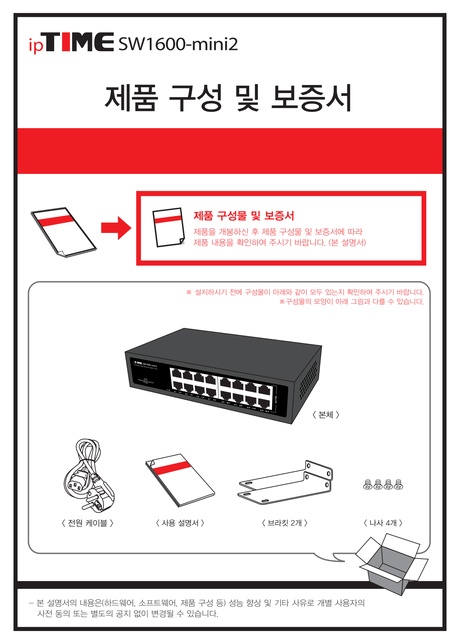

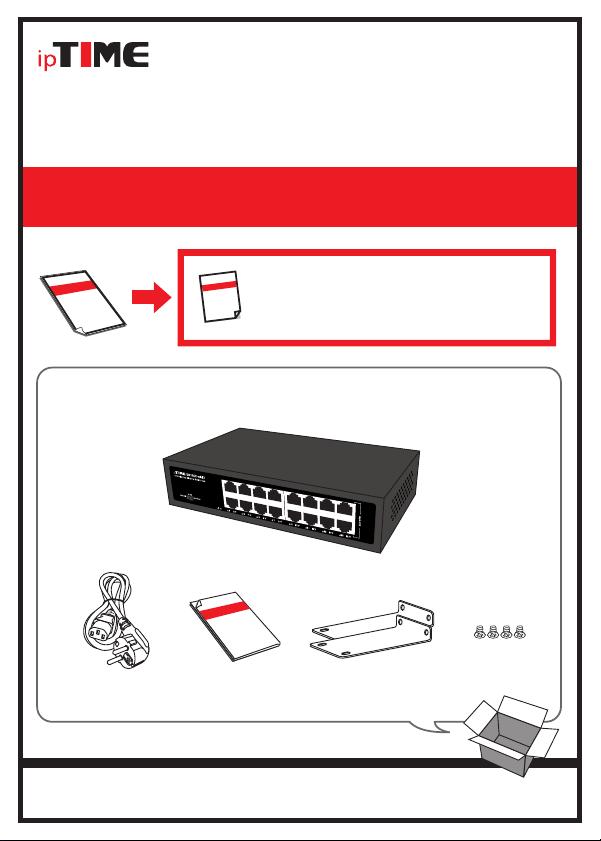

제품 구성물 및 보증서
제품 구성 및 보증서
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
전원케이블을 연결하여 전원을 공급합니다.
AC IN
Power LED
SW1600-mini2의 전원 상태를 보여줍니다.
PWR LED 켜짐 - 전원이 켜짐. PWR LED 꺼짐 - 전원이 꺼짐.
16개(1~16번 포트)의 10/100Mbps 지원 LAN 포트.
10/100Mbps Switching 포트
15, 16번 Uplink 포트 동작
Uplink 포트(15, 16)는 VLAN 또는 Extend 일 때 동작함.
Default 일 때 1~16포트 스위치 모드로 사용.
*
SW1600-mini2의 각 포트의 연결 상태를 보여줍니다.
Link/Act LED

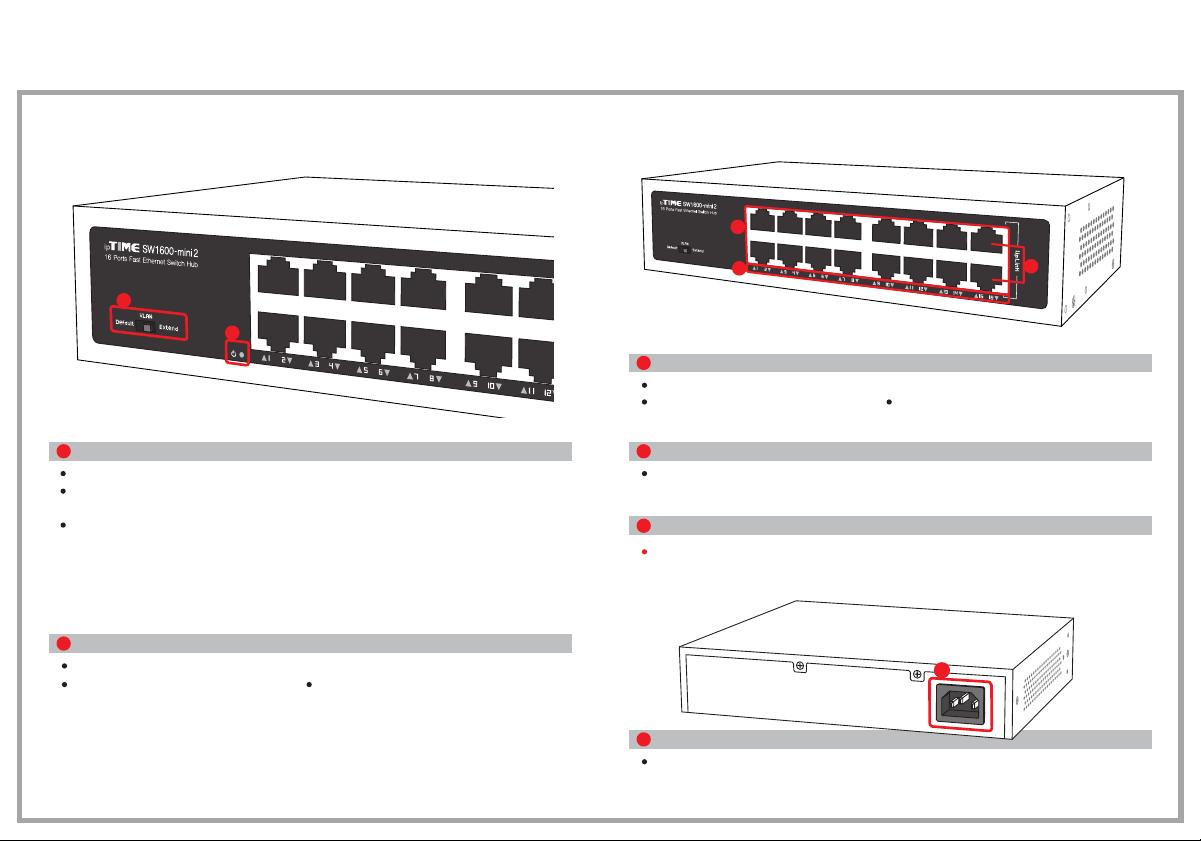

LED 및 포트
하나.
ipTIME SW1600-mini2에는 16개의 포트와 17개의 LED가 있습니다.
Default : 일반 스위치 모드로 동작. / 데이터의 전송 거리가 최대 100m (10/100Mbps)
VLAN : 1~14 Isolation / 15, 16 Uplink
- 설정 시 포트(1~14) 간의 상호 통신은 불가, Uplink 포트(15, 16)와의 통신은 가능.
Extend : 1~14 Extender / 15, 16 Uplink
- 설정 시 포트(1~14)의 데이터 전송 거리가 최대 250m (10Mbps).
Mode Switch
1~16 LED 켜짐 - LAN 포트가 연결되지 않음.1~16 LED 켜짐 - LAN 포트 동작중.
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[ 제품 보증서 및 고객 지원 ]
제품명 : 랜 스위칭 허브
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME SW1600-mini2
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우
전파간섭의 우려가 있습니다.
