[스위칭 허브] ipTIME GM26002 사용설명서
[스위칭 허브] ipTIME GM26002 사용설명서 입니다.
*메뉴얼을 보기 위해서는 Acrobat Reader가 설치되어 있어야 합니다.
Acrobat Reader 다운로드
 |
|
 | ||||||||||||||||||||
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 인터넷 서비스 약관, 규정, 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 회선 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 회선 장애를 대비하여 제품을 사용하시기 바랍니다.

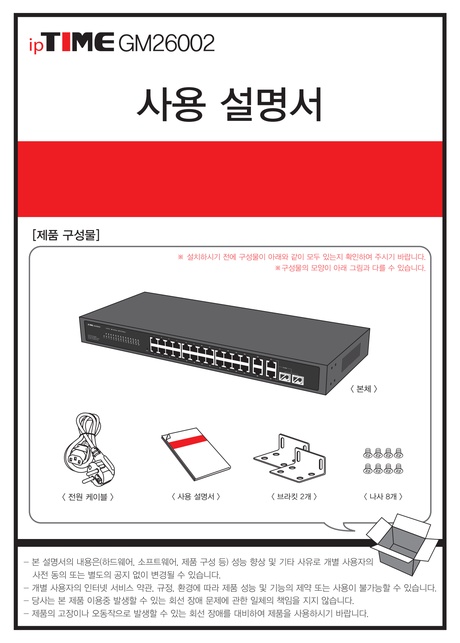

[제품 구성물]
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
< 전원 케이블 >
< 본체 >
GM26002
사용 설명서
< 사용 설명서 > < 브라킷 2개 > < 나사 8개 >
전원케이블을 연결하여 전원을 공급합니다.
AC IN
LED 및 포트
하나.
ipTIME GM26002에는 30개의 포트와 29개의 LED가 있습니다.
10초 이상 누르면 제품이 초기화(Reset) 됩니다.
Reset 포트
상태 LED
GM26002의 상태를 보여줍니다.
- 켜짐 : 전원이 인가됨. - 꺼짐 : 전원이 꺼짐.
Power
1~28번 포트 (RJ45 포트)
주황색 LED : 1000Mbps 속도 연결 시
- 켜짐 : 포트 동작 중. - 꺼짐 : 포트가 연결되지 않음.
초록색 LED : 10/100Mbps 속도 연결 시
- 켜짐 : 포트 동작 중. - 꺼짐 : 포트가 연결되지 않음.
※ 데이터 전송 중에는 각 포트(1~28번) LED가 깜박이며 동작 상태를 표시합니다.
※ LAN 포트와 SFP 포트는 동시에 사용할 수 없습니다.
※ LAN 포트와 SFP가 모두 연결되어 있을 경우, SFP 포트가 우선인식됩니다.
(LAN포트 사용 중에 SFP포트를 연결하면, LAN포트 연결이 끊어지고 SFP포트가 인식됩니다.)
27, 28번 Combo 포트
2개의 10/100/1000Mbps LAN 포트.
2개의 1000Mbps SFP 포트.
1~26번 LAN 포트
26개의 10/100/1000Mbps LAN 포트.
매니지먼트 UI
부록.
스위치 칩셋사에서 지원되는 매니지먼트 UI가 제공됩니다.
※ 스위치의 설정 페이지에 대한 기술지원은 제공되지 않습니다.
인터넷 브라우저를 실행하고,
[주소]란에 그림과 같이 GM26002의 IP주소인
을 입력하고 [Enter]키를 누릅니다.
New Password란에 사용할 비밀번호를 입력 후,
Confirm Password란에 비밀번호를 한번 더 입력합니다.
[Apply] 버튼을 클릭합니다.
최초 접속 시 비밀번호 설정이 필요합니다.
GM26002의 설정 페이지에서 여러가지 설정과 제어를 할 수 있습니다.
“192.168.0.250”
Password란에 설정한 비밀번호를 입력합니다.
[Login] 버튼을 클릭합니다.
※ 비밀번호는 영문 또는 숫자 8~16자리로 설정합니다.
[ 제품 보증서 및 고객 지원 ]
제품명 : GM26002
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME GM26002
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우
전파간섭의 우려가 있습니다.
