Port Trunking (Link Aggregation)이란?

Port Trunking (Link Aggregation) 이란 물리적으로 두 개 이상의 회선을 그룹으로 묶어 논리적으로 한 개의 회선처럼 사용하는 것으로
ipTIME 이더넷 스위치 제품에서는 최대 4개의 회선까지 연결하여 양방향 8Gbps까지 대역폭을 확장하여 연결할 수 있는 기능입니다.

일반적으로 Port Trunking은 스위치와 스위치 또는 스위치와 서버의 연결에 사용하며 연결할 기기 모두 Port Trunking을 지원하여야 합니다.

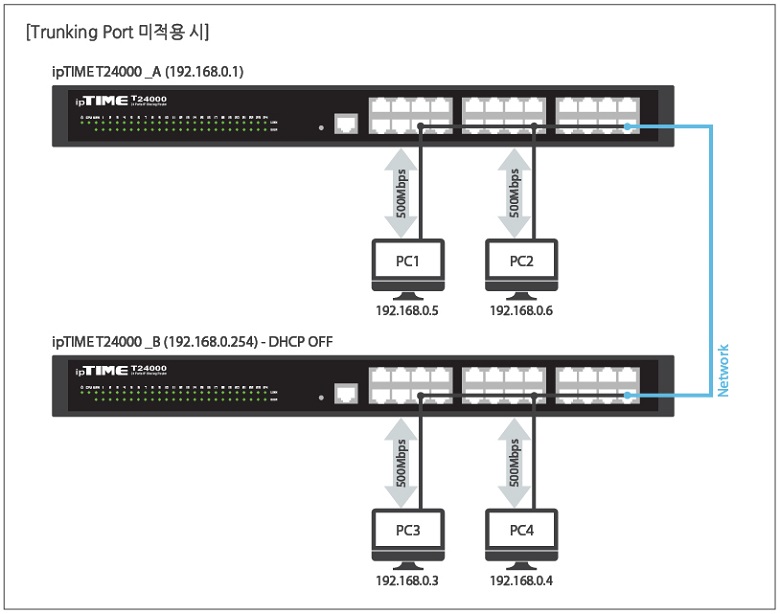

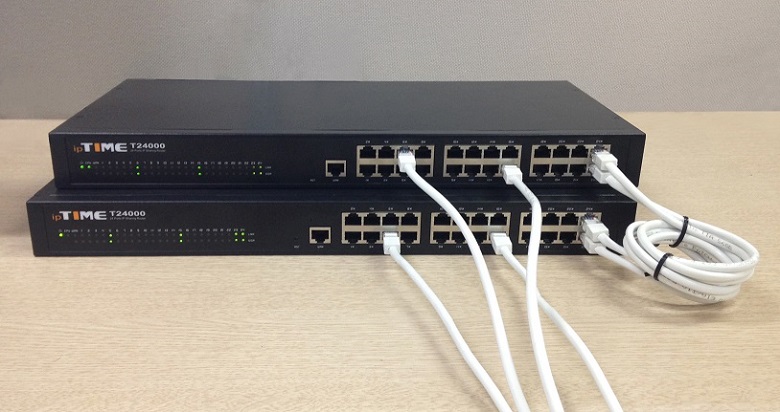

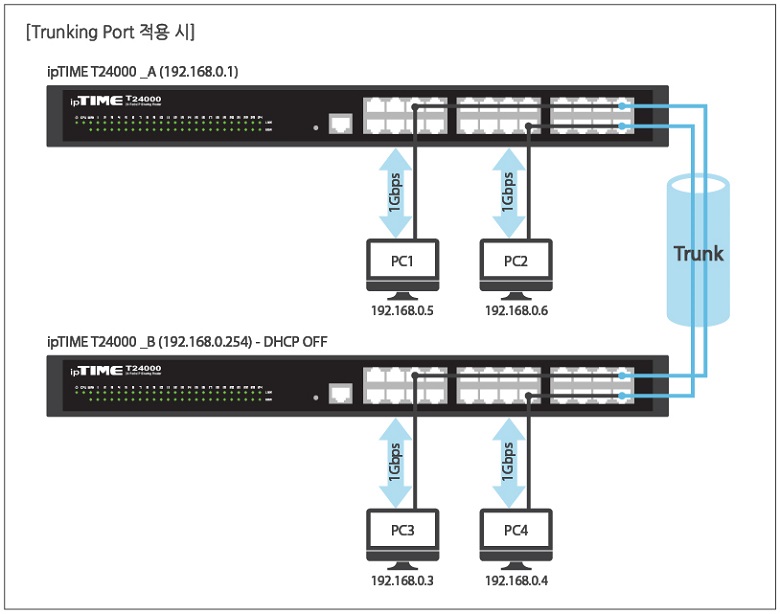

[실제 구성도]



T16000/T24000 Port Trunking (Link Aggregation) 설정 방법
1. Trunk 설정을 위해 공유기 웹설정화면(http://192.168.0.1)에 접속합니다.

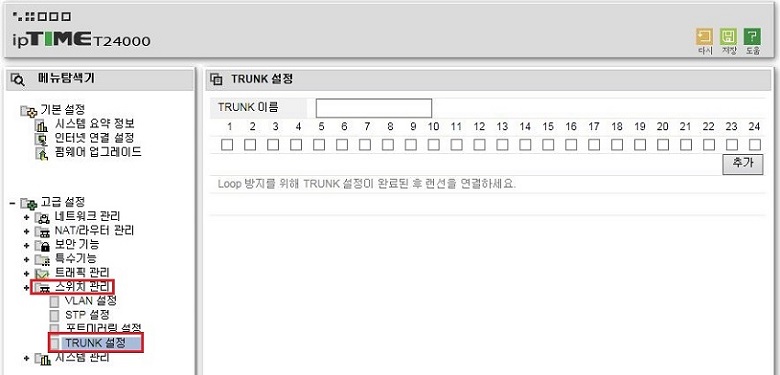

2. 공유기 설정화면에 로그인 후 관리도구 – 고급설정 – 스위치 관리 – TRUNK 설정을 클릭합니다.

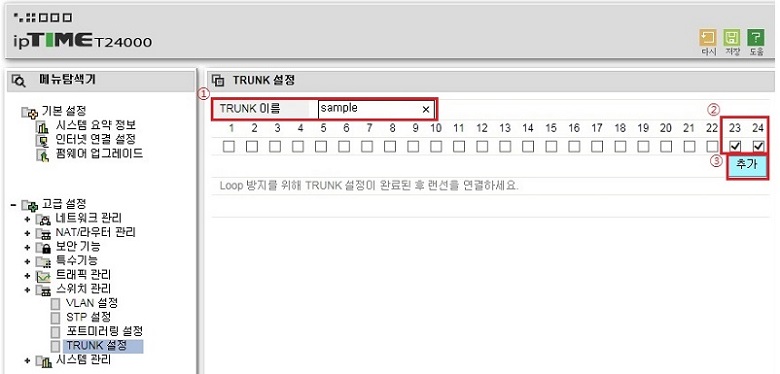

3.TRUNK이름을 입력 후 TRUNK 포트를 지정하고 추가를 클릭합니다.(최소 2개, 최대 4개까지 선택 가능)

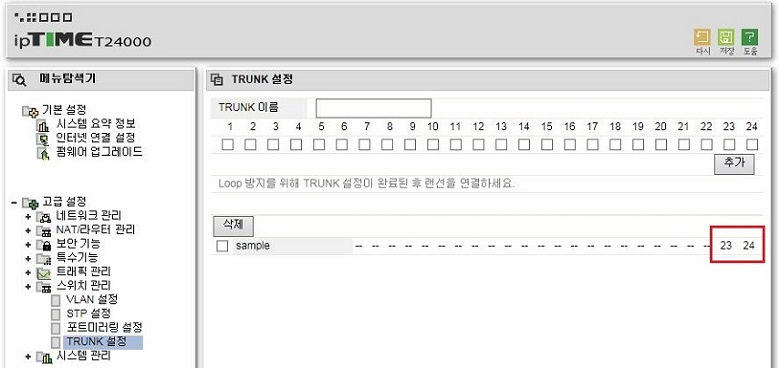

4. TRUNK 포트가 아래와 같이 추가됩니다.


5. 192.168.0.254에 접속해 위와 같은 과정으로 TRUNK 설정을 합니다.

Port Trunking 적용 후 데이터 전송 속도

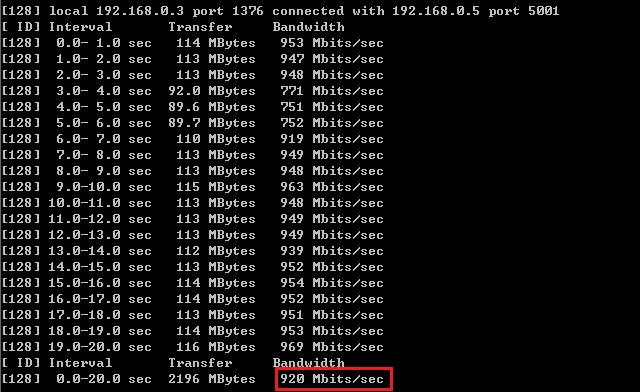

[PC1의 데이터 동시 전송 속도]

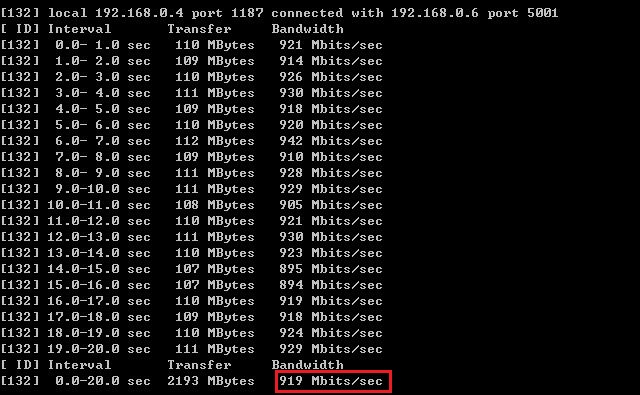

[PC2의 데이터 동시 전송 속도]


Port Trunking 적용 후에는 두 개의 물리적 회선이 묶여 한 개의 논리적 회선으로 사용되어 총 2Gbps의 대역폭을 사용할 수 있습니다.
Port Trunking 적용 전과 마찬가지로 Client 192.168.0.3 → Server 192.168.0.5, Client 192.168.0.4 → Server 192.168.0.6 으로 통신을 합니다.
2Gbps 대역폭을 PC 두 대가 나눠서 사용하기에 동시 전송할 때 900Mbps 이상 속도가 나옵니다.

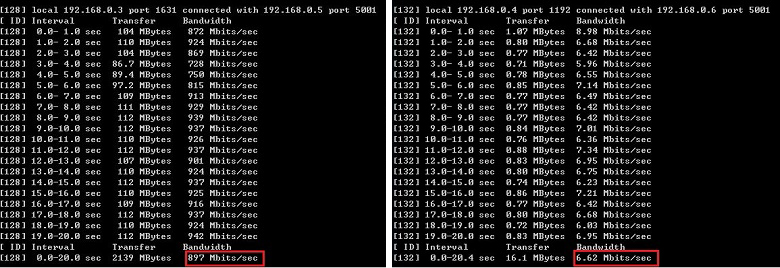

Port Trunking 적용 전 데이터 전송 속도

[PC1과 PC2의 데이터 동시 전송 속도]


Port Trunking 적용 전에는 1Gbps의 대역폭을 PC 두 대가 나눠서
Client 192.168.0.3 → Server 192.168.0.5, Client 192.168.0.4 → Server 192.168.0.6 으로 통신을 합니다.
두 개의 PC가 동시 전송하는 경우, PC1이 대역폭을 선점하게 되어 PC2는 남은 대역폭으로 통신하기에 속도가 느립니다.


[참고]
당사는 Link Aggregation 전송 방식 중 XOR방식만 지원합니다.
