펌웨어 14.12.0 버전부터 VPN 클라이언트 기능이 추가되었습니다.

지원 모델 (2024.01.31 기준)

AX 제품: AX11000-6E, AX5400BCM-6E, AX11000, AX8004BCM, AX8008M, AX8004M, AX6000M,
AX3004BCM, AX3000M, AX3004ITL, AX2004BCM, AX2004M, AX2004, AX2002MESH

AC 제품: A9004M, A9004M-X2, A8004NS-M, A8NS-M, A8004T-XR, A8004ITL, A8004T, A7004M,
A6004NS-M, A6004MX, A6NS-M, A5004NS-M, A3008-MU, A3004NS-M, A3004T, A3004TW,
A3004M, A3002MESH

유선 공유기: T5004, T5008, T5008SE, T16000M, T24000M, T24000NS


VPN(Virtual Private Network)클라이언트 기능은 VPN 서버에 안전하게 접속할 수 있도록 하는 클라이언트형 VPN 서비스로 공유기에 연결된
PC나 스마트폰에서 별도의 VPN 접속 프로그램을 설치할 필요 없이 사용할 수 있으며 스마트TV나 셋탑 박스 등 VPN 소프트웨어를 지원하지
않는 장비에서도 VPN 사용이 가능합니다.

OpenVPN과 같은 VPN 서비스는 지리적 위치를 식별하는 IP주소를 우회하여 공유기 네트워크를 원하는 지역에 가상적으로 위치시킬 수 있습니다. 이는 미국, 영국, 일본 등 VPN 서버가 존재하는 모든 국가에서 직접 인터넷을 사용하는 것과 같이 동작하여 해외 서버에서만 이용가능한
특정 콘솔 게임이나, 온라인 게임을 국내에서도 사용 할 수 있으며 국가 제한이 있는 스트리밍 OTT서비스(넷플릭스 등)도 사용 할 수 있게 됩니다.


본 게시물은 OpenVPN 클라이언트 설정 방법을 안내합니다.



[진행 순서]

1. 공유기 웹 설정 화면 접속

2. OpenVPN 클라이언트 설정: OpenVPN 서버 추가

3. 클라이언트 사용 관리: 트래픽 분산 정책

4. VPN 연결 확인




1. 공유기 웹 설정 화면 접속

본 게시물에서는 ipTIME 공유기의 기본 IP주소 192.168.0.1을 사용하였으며
기본 IP주소가 변경되었다면 ipTIME 검색기를 이용하여 간편하게 웹 설정화면으로 접속할 수 있습니다.
공유기 검색기 사용 방법 <<< 클릭하세요.

공유기 웹 설정화면 접속은 공유기와 연결된 PC를 이용하여 아래 그림의 ①~⑥의 순서로 진행합니다.
① 인터넷 주소창에 http://192.168.0.1을 입력하여 ipTIME 공유기 웹 설정화면으로 접속합니다.
② 로그인 계정이 admin으로 입력된 경우 암호에 admin을 입력합니다.
③ 보안문자를 입력합니다.
④ ‘로그인’을 클릭합니다.
⑤‘관리도구’를 클릭합니다.





2. OpenVPN 클라이언트 설정: OpenVPN 서버 추가

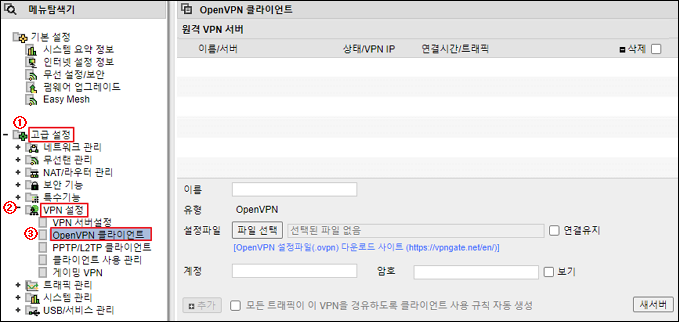

(1) 고급설정-> VPN 설정-> [OpenVPN 클라이언트]를 클릭합니다.

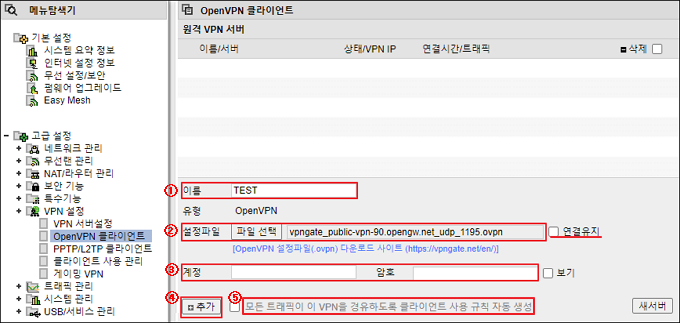

(2) [이름], [설정파일], [계정 및 암호]를 입력 후 추가 버튼을 클릭합니다.


① 이름: VPN 서버의 이름을 임의로 설정합니다. 본게시물에서는 TEST로 입력하였습니다.

② 설정 파일: ‘파일 선택’을 클릭하여 [.ovpn]파일을 업로드 합니다.
(설정 파일이 없다면 아래 참고1을 확인하시기 바랍니다.)
‘연결 유지’ 옵션을 사용하면 연결이 끊기더라도 지속적으로 연결을 시도합니다.

③ 계정 및 암호: VPN 공급자가 제공한 인증 정보를 입력합니다.
계정과 암호가 없다면 입력하지 않고 빈칸을 유지합니다.
본 게시물의 VPN 설정 파일은 계정과 암호가 없는 파일을 선택하여 빈칸으로 유지했습니다.

④ 추가 버튼을 클릭하여 OpenVPN 서버를 추가합니다.

⑤ ‘모든 트래픽이 이 VPN을 경유하도록 클라이언트 사용 규칙 자동 생성’ 옵션
위의 옵션을 선택하면 모든 단말과 모든 목적지가 설정한 VPN서버를 경유하도록 트래픽 분산 정책 규칙이 자동으로 생성되므로
[3. 클라이언트 사용 관리: 트래픽 분산 정책]단계를 생략할 수 있습니다.
일반적으로 단 한 개의 VPN서버를 사용하는 경우, 이 옵션을 사용하여 별도의 사용 규칙 추가 없이 이용할 수 있습니다.
이 옵션을 사용하지 않는 경우, 추가한 VPN 서버의 사용을 위해서는
반드시 3. 클라이언트 사용 관리: 트래픽 분산 정책 규칙을 수동으로 생성하여야 합니다.

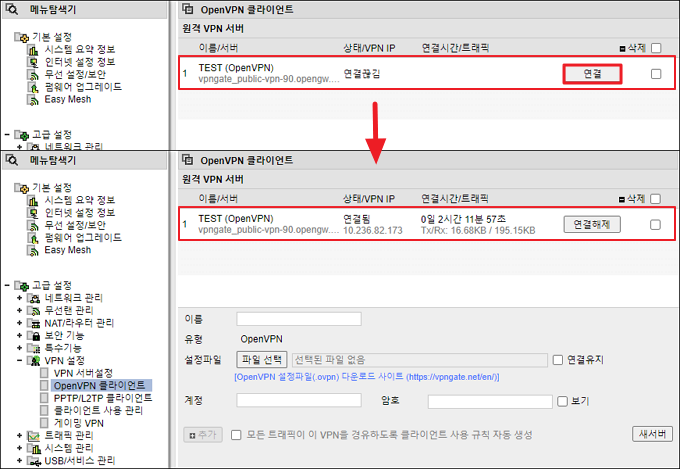

(3) OpenVPN 서버가 추가된 것을 확인할 수 있으며 [연결] 버튼을 클릭하면 OpenVPN 서버로 연결을 시도합니다.




<참고1>
Open VPN 클라이언트 사용을 위해서는 [.ovpn]확장자로 이루어진 VPN 설정 파일이 필요합니다.
VPN 설정[.open]파일은 아래와 같은 방법으로 다운로드 가능합니다.

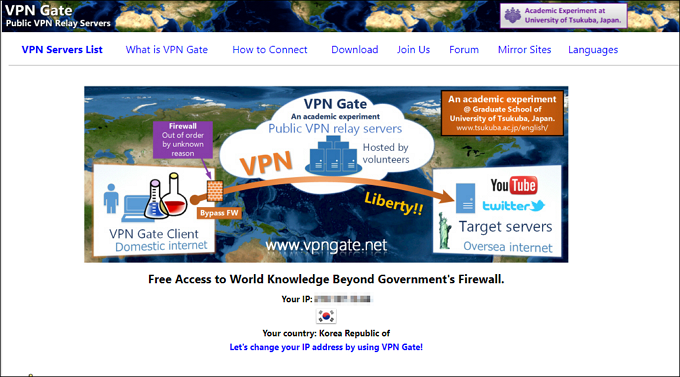

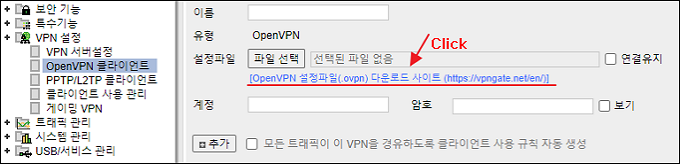

① [OpenVPN 클라이언트]메뉴에 링크된 VPN 설정파일 다운로드 사이트로 이동합니다.

VPN 설정 파일(.open) 다운로드: https://www.vpngate.net/en/

VPN 설정 파일(.open) 다운로드 사이트: VPNGATE

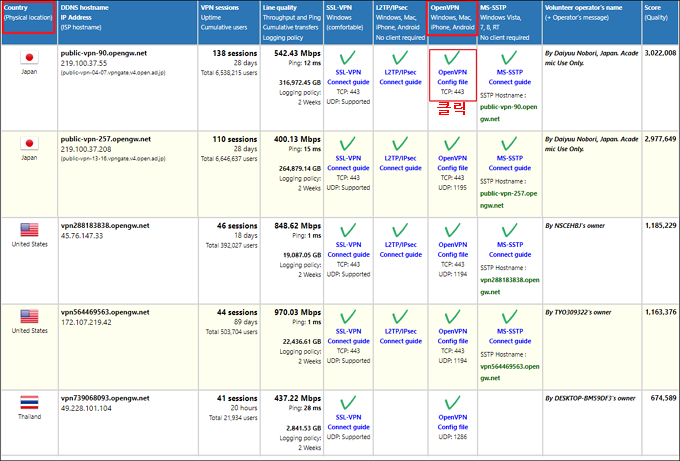

② 해당 사이트에서 접속하고자 하는 국가의 OpenVPN 파일을 선택합니다.
본게시물에서는 일본의 VPN 서버 파일을 선택하였습니다.

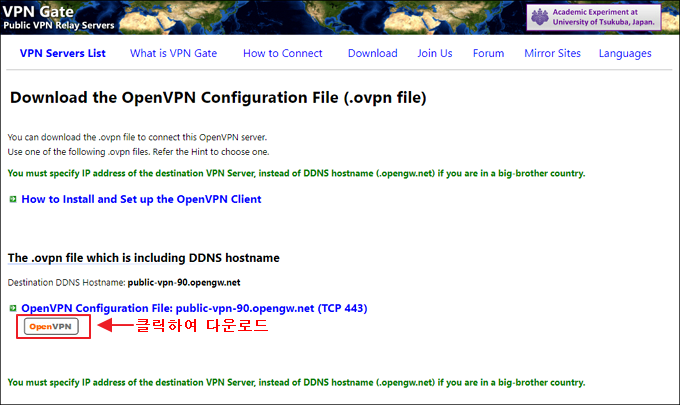

③ 아래 그림과 같이 OpenVPN 버튼을 클릭하여 [.open]파일을 다운로드 합니다.
VPN제공자가 계정과 암호를 설정해 놓는 경우 본 화면에서 계정과 암호를 확인할 수 있습니다.
본 파일은 계정과 암호가 없는 파일입니다.




3. 클라이언트 사용 관리: 트래픽 분산 정책

트래픽 분산 정책을 통해 VPN 클라이언트들의 사용 관리가 가능합니다.
[클라이언트 사용 관리] 규칙 추가로 단말에 대한 VPN 연결 트래픽을 분산할 수 있습니다.

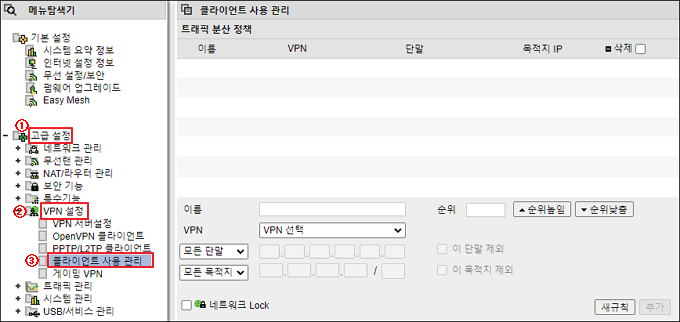

(1) 고급 설정-> VPN 설정-> 클라이언트 사용 관리로 접속합니다.

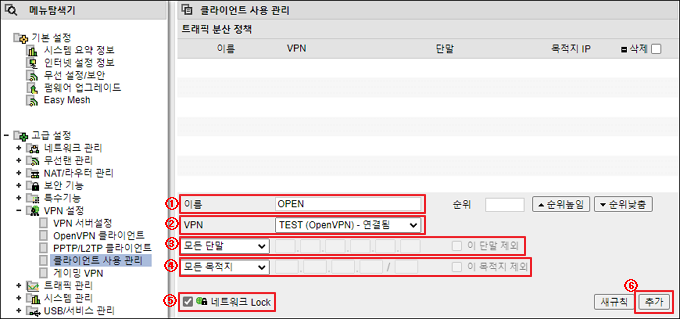

(2) [이름], [VPN]선택, 선택한 VPN을 경유할 [단말]과 [목적지]를 입력 후 추가 버튼을 클릭합니다.


① 이름: 트래픽 분산 정책 이름을 임의로 설정합니다.

② VPN: [2. OpenVPN 클라이언트 설정]에서 등록한 VPN 서버의 이름을 선택합니다.

③ 모든 단말: ②에서 선택한 VPN 서버를 경유할 단말을 선택합니다. 본 게시물에서는 모든 단말을 선택하였습니다.

④ 모든 목적지: VPN 서버를 경유하고자 하는 목적지를 입력합니다. 본게시물에서는 모든 목적지를 선택하였습니다.

⑤ 네트워크 Lock: 네트워크 Lock은 VPN연결이 끊어졌을 때, 등록된 단말의 인터넷 연결을 차단하는 기능입니다.
네트워크 Lock 기능을 사용하면 단말의 통신이 VPN으로만 제한됩니다.

⑥ 추가 버튼을 클릭합니다.

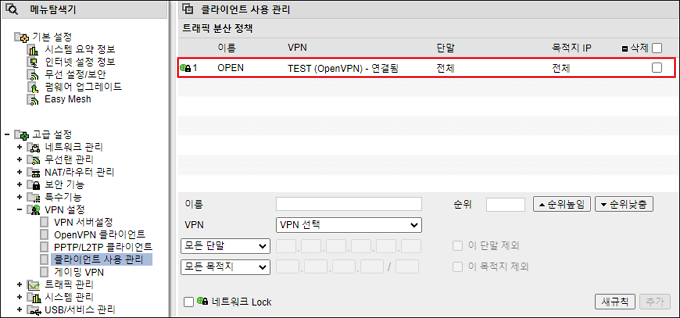

(3) VPN 클라이언트 사용 규칙이 추가된 것을 확인할 수 있습니다.
본 게시물에서는 공유기에 연결된 모든 단말이 2. OpenVPN 클라이언트 설정 단계에서 등록한 VPN 서버를 경유하도록
규칙이 설정 되었습니다.




4. VPN 연결 확인

네이버나 다음 등 포털사이트에서 IP주소를 검색하면 현재 나의 공인IP주소를 확인할 수 있습니다.

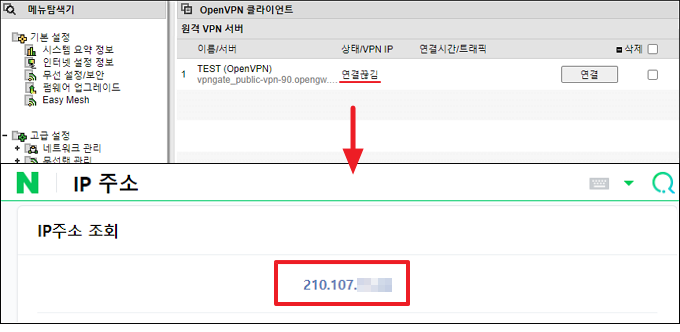

- VPN 연결 전 IP주소: ISP 업체에서 부여 받은 공인IP가 나타납니다.

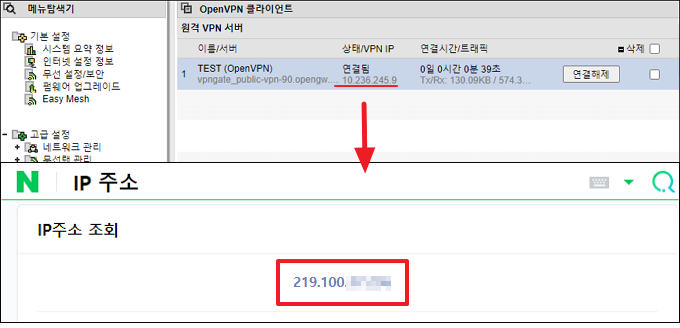

- VPN 연결 후 IP주소: VPN 서버 위치의 IP주소로 변경된 것을 확인할 수 있습니다.
(본 게시물에서는 일본의 VPN 서버를 사용하였습니다.)
