WAN용 MACVLAN 사용하기


펌웨어 14.11.2 이후부터 MACVLAN기능이 추가되었습니다.


지원 모델 (2024.01.18 기준)

BE 제품: BE19000, BE3600QCA
AX 제품: AX11000-6E, AX5400BCM-6E, AX11000, AX8004BCM, AX8008M, AX8004M, AX6000M,
AX3004BCM, AX3000M, AX3004ITL, AX2004BCM, AX2004M, AX2004, AX2002MESH

AC 제품: A9004M, A9004M-X2, A8004NS-M, A8NS-M, A8004T-XR, A8004ITL, A8004T, A7004M,
A6004NS-M, A6004MX, A6NS-M, A5004NS-M, A3008-MU, A3004NS-M, A3004T, A3004TW,
A3004M, A3002MESH

유선 공유기: T5004, T5008, T5008SE, T16000M, T24000M, T24000NS


MACVLAN은 가상인터페이스를 생성하여 공유기에 연결된 기기들을 WAN네트워크에 직접 연결할 수 있는 기능입니다.
MACVLAN에 등록된 기기는 가상 인터페이스를 통해 NAT없이 WAN네트워크로 연결됩니다.

즉, MACVLAN에 등록된 단말에는 공유기의 사설 IP주소가 아닌 상단 WAN 네트워크의 IP주소가 할당됩니다. 일반적으로
WAN 네트워크에는 공인IP주소가 사용되므로, MACVLAN에 등록한 기기는 공인IP를 할당 받아 공유기를 사용하지 않는 환경과
동일한 인터넷 환경을 구성할 수 있습니다.

예를 들어 공인IP가 필요한 KT IPTV의 경우, 기존에는 공유기의 지정 포트에 연결해야만 동작이 가능하였습니다.
MACVLAN을 이용하면 이러한 공유기의 물리적 포트에 제한없이, 필요에 따라서는 여러 대의 IPTV도 연결하여 사용할 수 있습니다.


본 게시물은 MACVLAN 설정 방법을 안내합니다.



1. 공유기 웹 설정 화면 접속
본 게시물에서는 ipTIME 공유기의 기본 IP주소 192.168.0.1을 사용하였으며
기본 IP주소가 변경되었다면 ipTIME 검색기를 이용하여 간편하게 웹 설정화면으로 접속할 수 있습니다.
공유기 검색기 사용 방법 <<< 클릭하세요.

공유기 웹 설정화면 접속은 공유기와 연결된 PC를 이용하여 아래 그림의 ①~⑥의 순서로 진행합니다.
① 인터넷 주소창에 http://192.168.0.1을 입력하여 ipTIME 공유기 웹 설정화면으로 접속합니다.
② 로그인 계정이 admin으로 입력된 경우 암호에 admin을 입력합니다.
③ 보안문자를 입력합니다.
④ ‘로그인’을 클릭합니다.
⑤‘관리도구’를 클릭합니다.





2. WAN용 MACVLAN설정

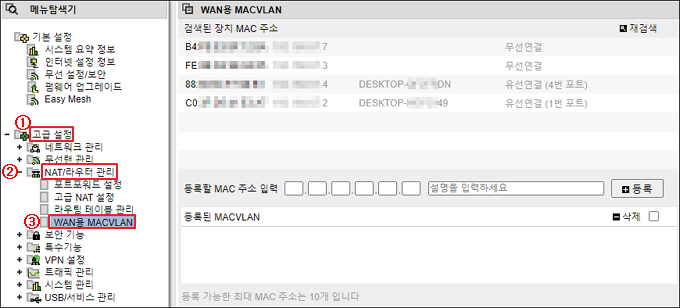

(1) 고급설정-> NAT/라우터 관리-> [WAN용 MACVLAN]을 클릭합니다.

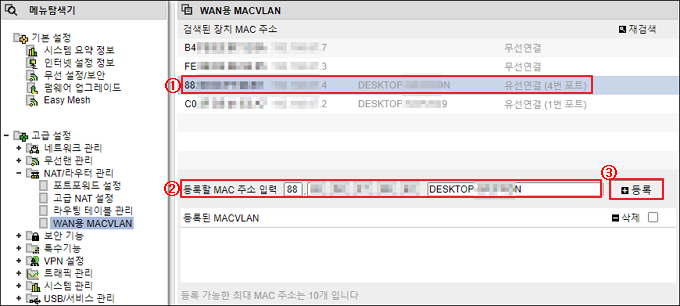

(2) MACVLAN으로 등록할 기기를 아래 그림의 ①~③의 순서로 등록합니다.

① 상단 [검색된 장치 MAC 주소]메뉴에서 검색된 기기 중 MACVLAN으로 등록하고자 하는 기기를 선택합니다.
본 게시물에서는 공유기의 4번포트에 연결된 PC를 선택하였습니다.

② 등록할 MAC 주소 입력란에 선택한 장비의 MAC주소가 자동으로 입력된 것을 확인합니다.
(기기에 대한 설명을 추가로 입력 할 수 있습니다.)

③ [등록]버튼을 클릭합니다.

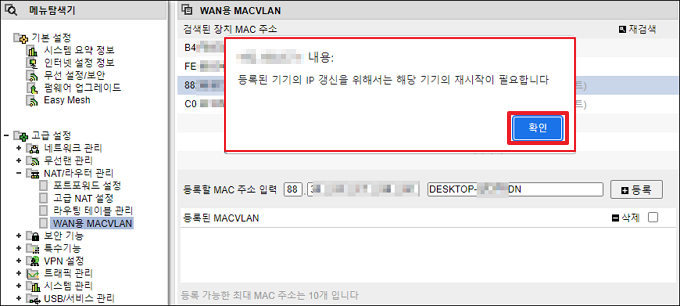

(3) 아래와 같은 팝업창이 나타나면, [확인] 버튼을 클릭 후 등록된 기기의 IP갱신을 위해 기기의 재시작 또는 랜선을 재연결 하시기 바랍니다.

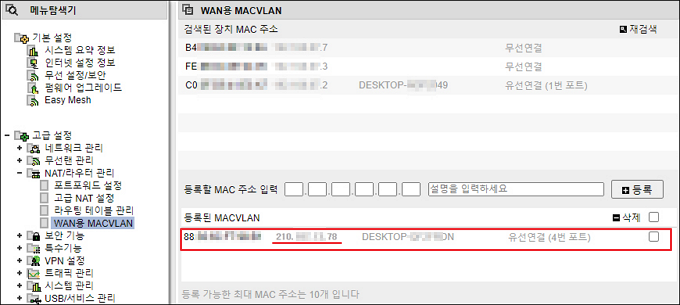

(4) 하단 [등록된 MACVLAN] 메뉴에 2-(2)에서 선택한 기기가 추가된 것을 확인할 수 있습니다.
정상적으로 등록이 이루어졌다면 갱신된 IP주소가 확인됩니다.





<참고>

- MACVLAN에 등록된 기기에서는 공유기 설정화면으로 접속이 불가능합니다

- 2-(4)단계에서 갱신된 IP주소가 확인되지 않으면, 다시 한번 단말을 재부팅하거나 연결된 랜선을 재연결 합니다.
