[스위칭 허브] ipTIME HG10008 사용설명서
[스위칭 허브] ipTIME HG10008 사용설명서 입니다.
*메뉴얼을 보기 위해서는 Acrobat Reader가 설치되어 있어야 합니다.
Acrobat Reader 다운로드
- 본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의
사전 동의 또는 별도의 공지 없이 변경될 수 있습니다.
- 개별 사용자의 인터넷 서비스 약관, 규정, 환경에 따라 제품 성능 및 기능의 제약 또는 사용이 불가능할 수 있습니다.
- 당사는 본 제품 이용중 발생할 수 있는 회선 장애 문제에 관한 일체의 책임을 지지 않습니다.
- 제품의 고장이나 오동작으로 발생할 수 있는 회선 장애를 대비하여 제품을 사용하시기 바랍니다.

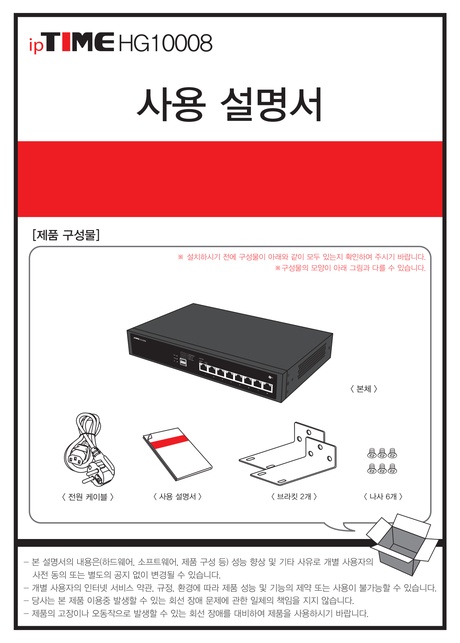

[제품 구성물]
※ 설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
※구성물의 모양이 아래 그림과 다를 수 있습니다.
< 전원 케이블 >
< 본체 >
HG10008
사용 설명서
< 사용 설명서 > < 브라킷 2개 > < 나사 6개 >
전원케이블을 연결하여 전원을 공급합니다.
AC IN
LED 및 포트
하나.
ipTIME HG10008에는 8개의 포트와 19개의 LED가 있습니다.
Switch 버튼
상태 LED
HG10008의 상태를 표시합니다.
Loop detection : 루프 감지
- 루프 발생 시, 루프를 만든 두 개의 포트를 비활성화하고 루프 LED가 켜집니다.
- 60초 동안 루프가 감지되지 않으면, 포트는 자동으로 다시 활성화되며 루프 LED는 꺼집니다.
Priority : QoS 우선순위
- 포트 1과 포트 2의 트래픽을 우선적으로 처리합니다.
LACP : 링크 어그리게이션
- 포트 7과 포트 8을 링크 어그리게이션으로 구성합니다.
Flow Control : 흐름 제어
- 전체 포트에서 Flow Control 기능을 활성화합니다.
- 켜짐 :
루프 감지 시. - 꺼짐 : 루프 동작 없음.
Loop
- 켜짐 :
전원이 인가됨. - 꺼짐 : 전원이 꺼짐.
Power
System
- 깜박임 :
시스템 정상 동작 중. - 켜짐 또는 꺼짐 : 시스템 이상.
Link/Act LED
LAN 포트
8개(1~8번 포트)의 100/1000Mbps/2.5G/5G/10Gbps LAN 포트.
1~8번 포트 (RJ45 포트)
주황색 LED : 100/1000Mbps 속도 연결 시
- 켜짐 : 포트 동작 중. - 꺼짐 : 포트가 연결되지 않음.
초록색 LED : 2.5G/5G/10Gbps 속도 연결 시
- 켜짐 : 포트 동작 중. - 꺼짐 : 포트가 연결되지 않음.
[ 제품 보증서 및 고객 지원 ]
제품명 : HG10008
본 제품은 구입일로부터 2년간 품질을 보증하며 보상 규정은 아래와 같습니다.
1. AS 보증 대상 기기 : ipTIME HG10008
2. AS 보증 기간 : 구입일로부터 2년간 (구입일 미확인 시 제조일로부터 27개월)
3. 무상 서비스
- AS 보증 기간 내 제품의 하자 발생 시
4. 유상 서비스
- AS 보증 기간이 경과된 제품의 하자 발생 시
- 화재, 수재, 낙뢰 등의 천재 지변으로 인한 고장 발생 시
- 임의 개조 또는 수리 등에 의한 하자 발생 시
- 기타 소비자 과실에 의한 제품 하자 발생 시
5. AS 운송 처리
- 당사에 직접 입고 원칙
- 무상 AS 기간내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
- 무상 AS 기간 이후의 제품 운송 비용은 입출고 모두 사용자 부담
- 하자가 없는 제품의 입출고 비용은 모두 사용자 부담
㈜이에프엠네트웍스 (직인 생략)
: 1544-8695
: http://www.iptime.com
: 공휴일 / 토요일 / 일요일
고객지원실 전화 번호
인터넷 고객지원실
휴무일
제품 보증서
보증 규약 내용
[사용자 안내문] 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우
전파간섭의 우려가 있습니다.
