ipTIME 통합 관리 시스템 ICC(Integrated Control Center)를 활용하면 각각의 사이트의 상태 점검과 장치 관리, 장애 대응을
중앙에서 효율적으로 운영할 수 있습니다.

ipTIME 통합 관리 시스템은 수천 개 이상의 사이트에 설치된 ipTIME 공유기를 하나의 플랫폼에서 통합 관리할 수 있는
공유기 통합 관리 시스템입니다. ipTIME 공유기의 연결 상태 및 스테이션을 실시간으로 모니터링하고, 공유기 원격접속, 이벤트 알람,
네트워크 품질, 네트워크 히스토리, 사이트 펌웨어 업그레이드 등 다양한 기능을 제공합니다.

본 게시물은 ipTIME 통합 관리 시스템 ICC의 주요 메뉴와 기능들을 안내합니다.

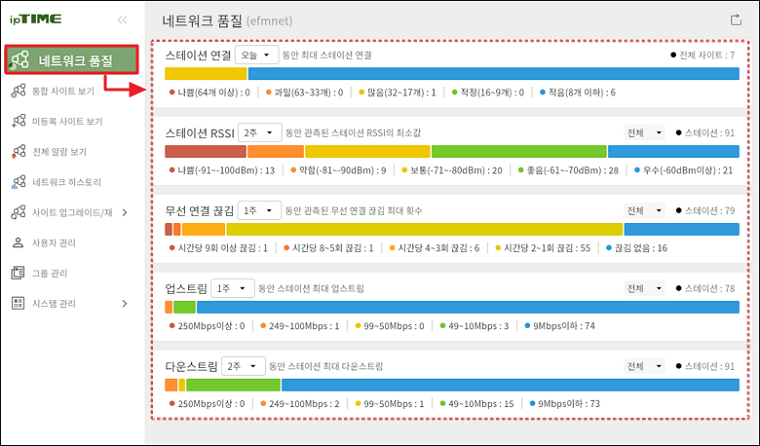

1. 네트워크 품질
- [네트워크 품질] 메뉴는 ICC 전체 네트워크의 상황을 요약하여 보여주는 통합 대시보드로, 네트워크 히스토리 데이터를 기반으로 주요
네트워크 품질 지표를 직관적으로 확인할 수 있습니다.
- 각 지표는 색상으로 등급화 되어 표시되며, 기간별 필터링 기능을 통해 오늘, 1주, 2주 단위의 네트워크 현황을 비교, 분석할 수 있습니다.

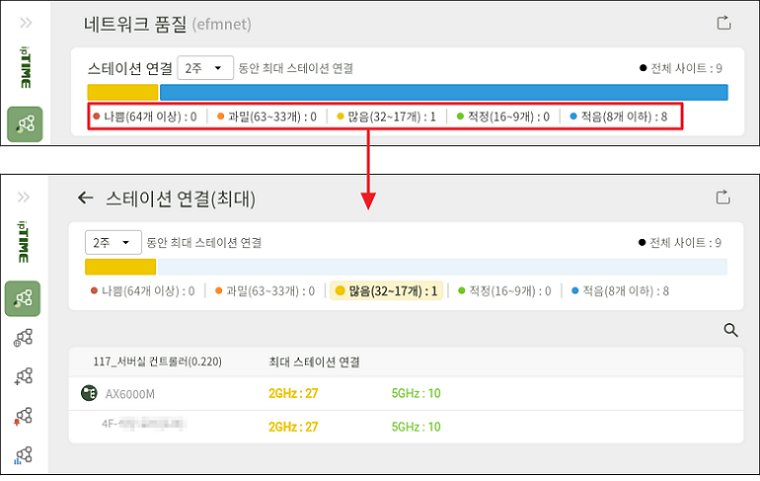

1-1. 스테이션 연결
- 선택한 기간 동안 각 사이트에서 기록된 최대 스테이션 연결 수를 기준으로, 사이트를 ‘나쁨/과밀/많음/적정/적음’ 등급으로 분류하여
사이트의 스테이션 연결 상태를 파악할 수 있습니다.
- 일반적으로 과밀 또는 나쁨 상태가 관측되는 사이트를 확인하여 무선 단말 과밀로 발생할 수 있는 문제를 사전에 예방할 수 있습니다.

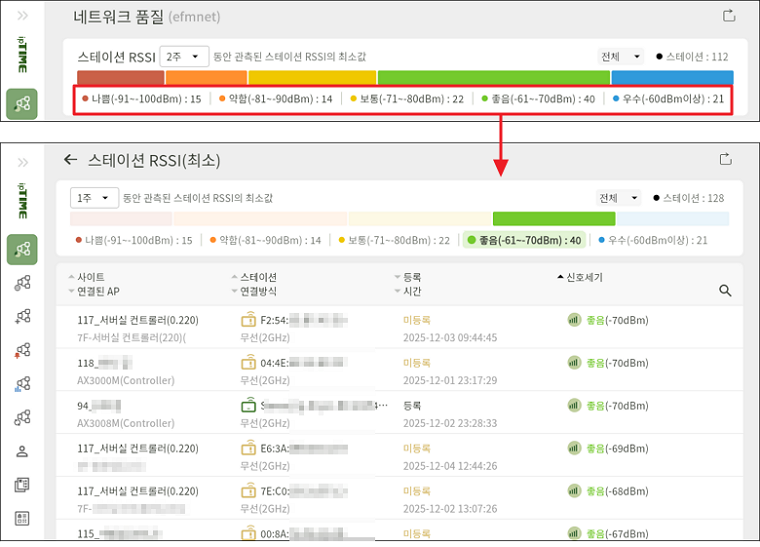

1-2. 스테이션 RSSI
- 각 사이트에서 관측된 스테이션의 최소 RSSI 값을 기준으로, 스테이션을 ‘나쁨/약함/보통/좋음/우수’ 등급으로 분류하여 신호 품질이
취약한 스테이션을 빠르게 식별할 수 있습니다.
- 등급을 클릭하면 해당 범위에 속한 스테이션의 상세 정보를 조회할 수 있습니다. 나쁨 또는 약함으로 관측되는 스테이션이 발생하는
사이트를 확인하여 무선네트워크 구성을 사전에 조정할 수 있습니다.

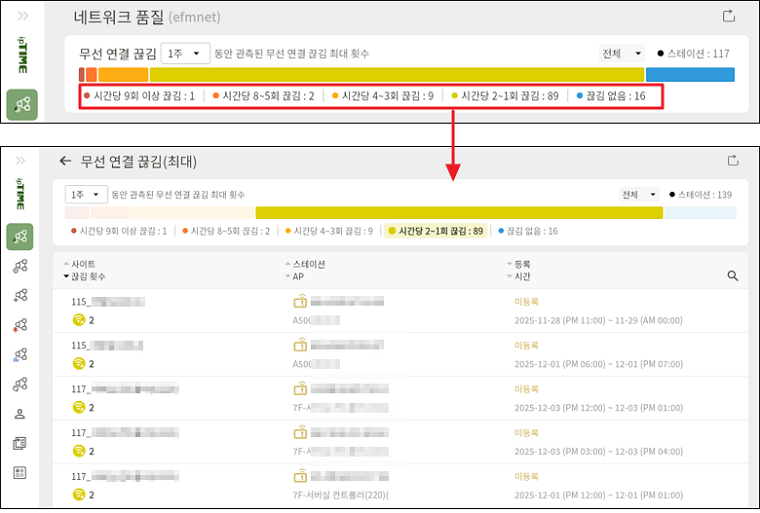

1-3. 무선 연결 끊김
- 선택한 기간 동안 스테이션에서 발생한 무선 끊김 횟수를 기반으로 스테이션을 끊김 빈도별로 정리해 보여주는 메뉴입니다.
- 빈도 구간을 클릭하면 해당 범위에 속한 스테이션의 상세 정보를 확인할 수 있습니다. 무선 연결 끊김이 시간당 5회 이상 발생하는
사이트를 확인하여 무선단말기의 이상 유무 또는 망 구성 AP의 무선성능 이상 유무를 사전에 확인할 수 있습니다.

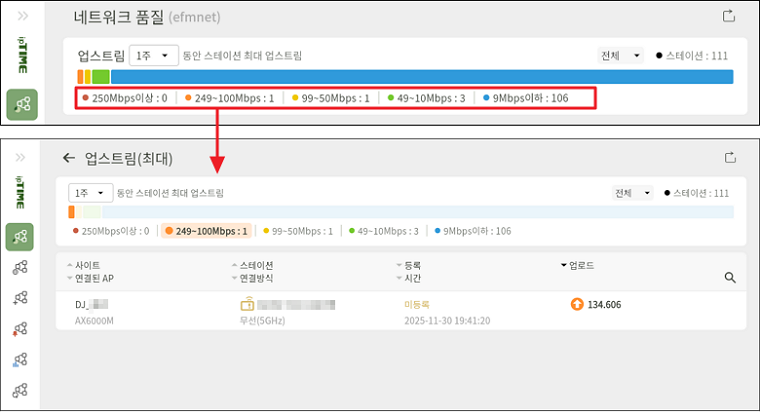

1-4. 업스트림
- 각 사이트에서 관측된 스테이션의 최대 업스트림(업로드) 속도를 기준으로 스테이션을 등급별로 분류하여, 네트워크 트래픽 사용 특성과
업스트림 구간 분포를 직관적으로 파악할 수 있습니다.
- 분류된 등급을 클릭하면, 해당 속도 범위를 기록한 스테이션의 상세 정보를 확인할 수 있습니다.

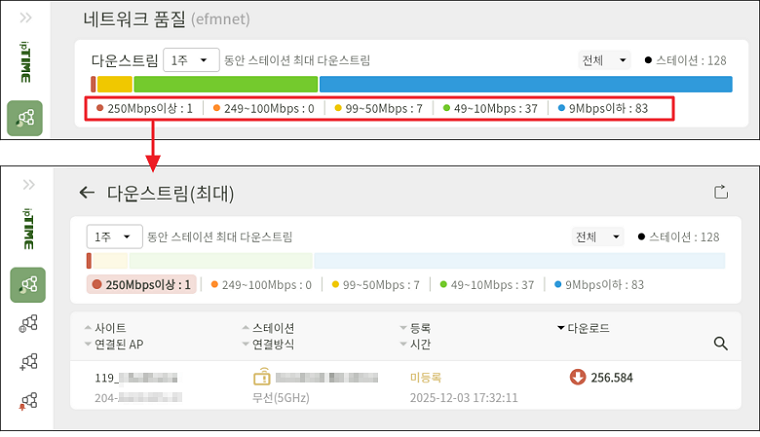

1-5. 다운스트림
- 각 사이트에서 관측된 스테이션의 최대 다운스트림(다운로드) 속도를 기준으로 스테이션을 등급별로 분류하여, 네트워크 트래픽 사용
특성과 다운스트림 구간 분포를 직관적으로 파악할 수 있습니다.
- 분류된 등급을 클릭하면, 해당 속도 범위를 기록한 스테이션의 상세 정보를 확인할 수 있습니다.

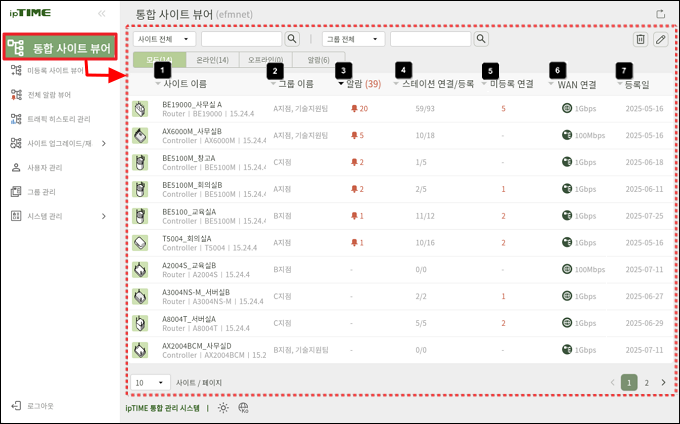

2. 통합 사이트 뷰어
- [통합 사이트 뷰어]는 ICC에 등록된 모든 사이트의 상태를 한눈에 확인할 수 있는 메인 페이지입니다.
- 사이트별 연결 상태, 알람 발생 여부, 등록된 장치 및 스테이션 정보 등 전체적인 네트워크 현황을 직관적으로 파악할 수 있습니다.

ⓛ 사이트 이름: 사이트 등록 시 지정된 이름으로 표시되며, 클릭 시 해당 사이트의 상세 정보 페이지로 이동합니다.
② 그룹 이름: 사이트가 속한 그룹으로, 그룹 관리 메뉴에서 설정합니다.
③ 알람: 스테이션 연결 끊김, 사이트 연결 해제, 설정된 신호 세기 이하 연결 등 이상 상황에 대한 이벤트 알람이 표시됩니다.
④ 스테이션 연결/등록: 현재 연결된 스테이션 수와 등록된 총 스테이션 수가 함께 표시됩니다.
⑤ 미등록 연결: 공유기에 연결은 되어있으나 등록되지 않은 스테이션의 숫자가 표시됩니다.
⑥ WAN 연결: 공유기의 WAN포트 연결 속도입니다.
⑦ 등록일: 해당 사이트가 ICC에 최초 등록된 날짜입니다.

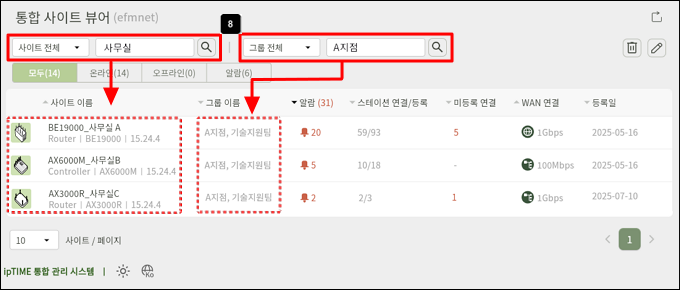

⑧ 검색 및 필터 기능: 상단 검색 메뉴로 사이트 및 그룹 별로 빠르게 검색할 수 있습니다.

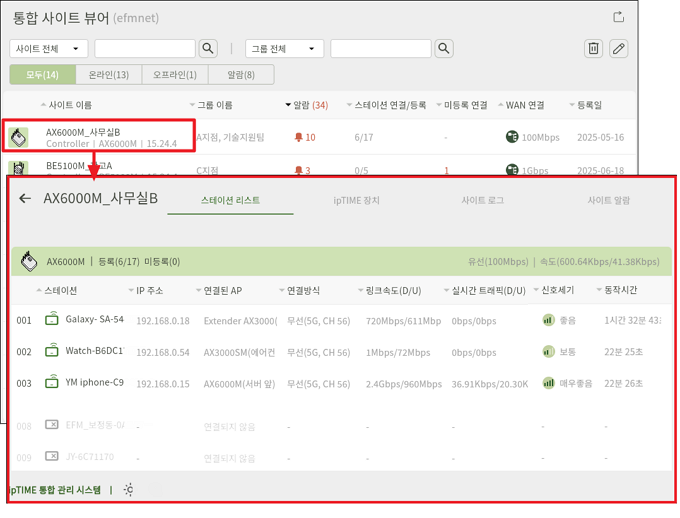

2-1. 통합 사이트 뷰어- 사이트 상세보기
- 통합 사이트 뷰어에서 특정 사이트를 클릭하면, 해당 사이트의 스테이션/장치/알람/로그를 확인하고 관리할 수 있는 화면으로 이동합니다
이 화면에서는 개별 사이트의 상태를 상세히 점검할 수 있으며, 사이트에 대한 직접적인 관리 작업을 진행할 수 있습니다.

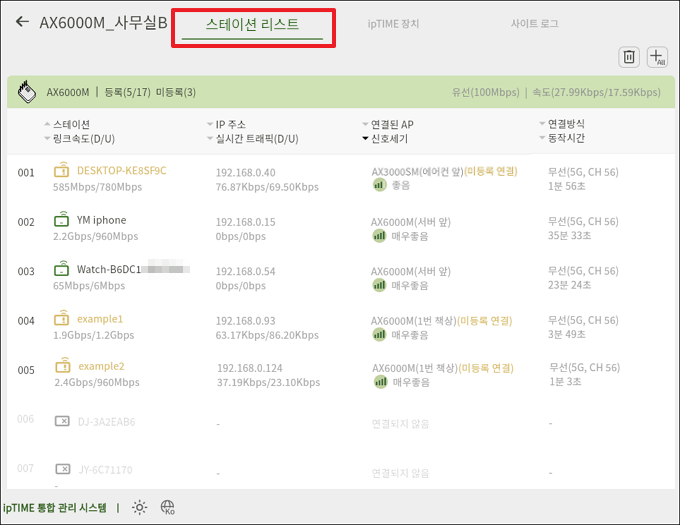

1) 스테이션 리스트
- 현재 사이트에 연결된 스테이션의 IP 주소, 연결된 AP 정보, 연결 방식, 실시간 트래픽 등을 확인할 수 있습니다.
- 연결이 끊긴 장비나 미등록 스테이션은 별도로 표시되며, 미등록 스테이션의 경우 일괄 등록 기능으로 간단하게 등록 가능합니다.

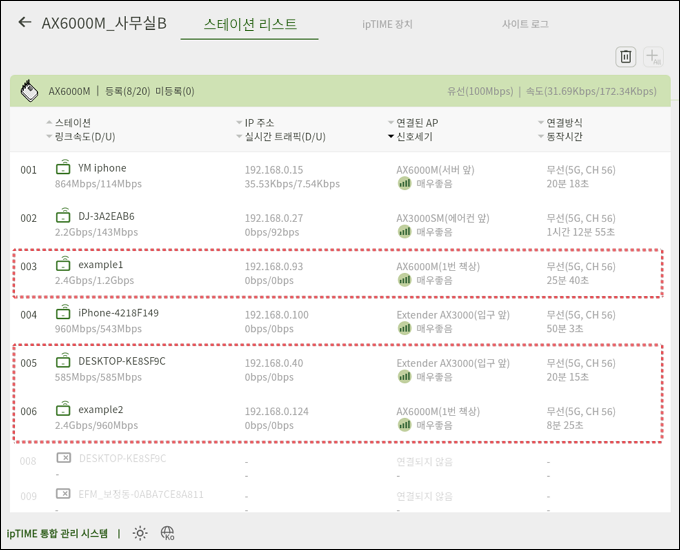

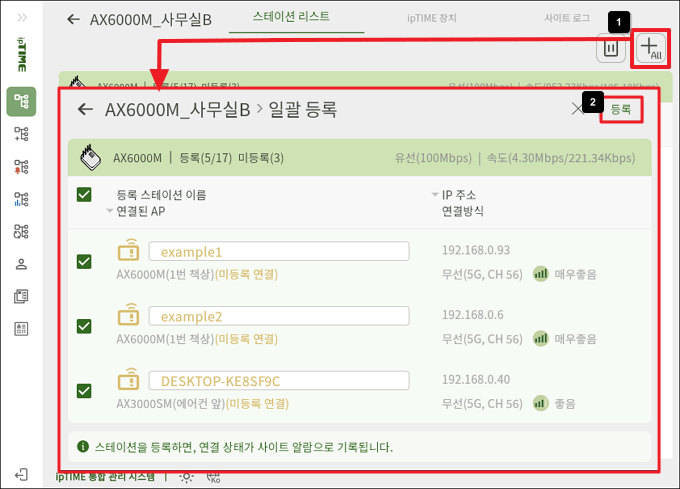

- 미등록 스테이션 일괄 등록
스테이션 리스트 상단의 [+ALL] 아이콘을 클릭하면 미등록상태로 표시된 스테이션들을 한번에 선택하여 일괄 등록할 수 있습니다.


- 등록된 스테이션은 리스트에 즉시 반영됩니다.

※ 등록된 스테이션들의 상태 변화가 있을 경우에는 사이트 알람과 연동되어 실시간으로 기록됩니다

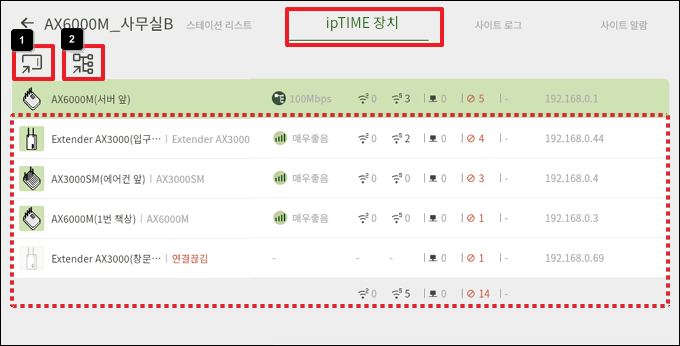

2) ipTIME 장치
- 사이트에 설치된 ipTIME 공유기 및 네트워크 장비의 모델명, 연결 상태, 알람 발생 여부, IP 주소 등을 확인할 수 있습니다.
- ipTIME 장치의 연결 상태가 표시되며 공유기 관리도구 접속, Easy Mesh 관리 기능을 지원합니다.

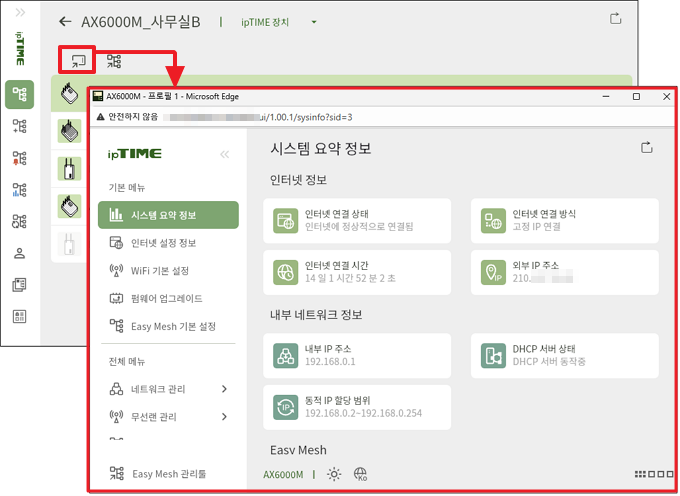

ⓛ 공유기 관리도구 접속
- [공유기 관리도구 접속] 아이콘을 클릭하면 별도의 설정 없이도 해당 공유기의 관리 페이지로 바로 접속하여
공유기의 상태 확인 및 설정 변경이 가능합니다.

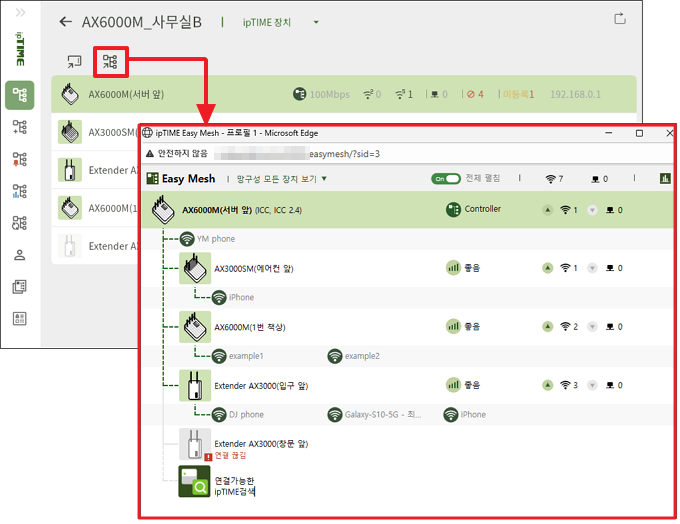

② Easy Mesh 관리 접속
- 해당 사이트가 Easy Mesh로 구성되어 있는 경우, [Easy Mesh 관리 접속] 아이콘이 생성되며 연결 상태를 확인할 수 있는
Easy Mesh 관리 툴에 바로 접속할 수 있습니다.

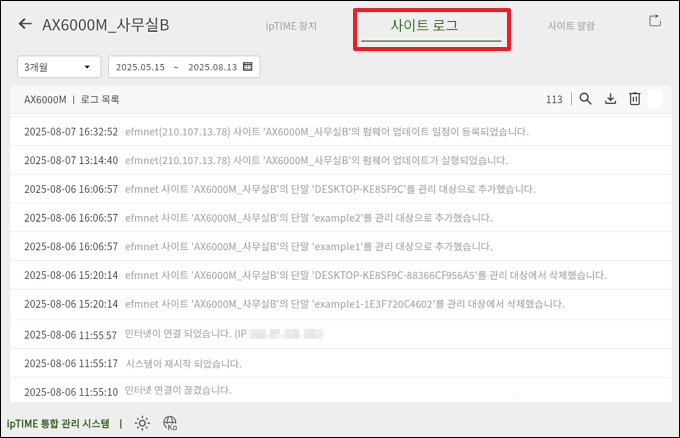

3) 사이트 로그
- 해당 사이트에서 발생한 주요 작업 및 상태 변화 등 사이트 로그가 표시됩니다.
- 시스템 재시작, 인터넷 연결 상태 변경, 스테이션 연결/등록/삭제 등 사이트 이력을 확인할 수 있습니다.

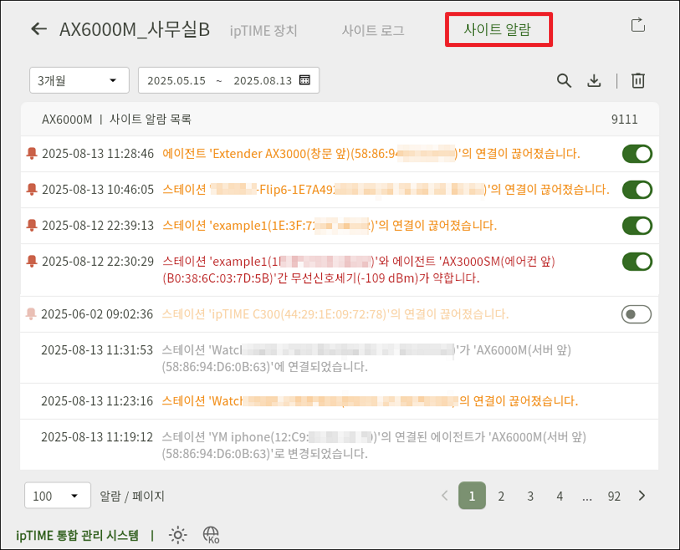

4) 사이트 알람
- 해당 사이트에서 발생한 다양한 이벤트 알림 내역을 확인할 수 있습니다.
- 사이트와 스테이션의 연결/끊김, 무선 신호 상태, 연결 대상 변경 등 주요 이벤트 알림을 확인할 수 있습니다.

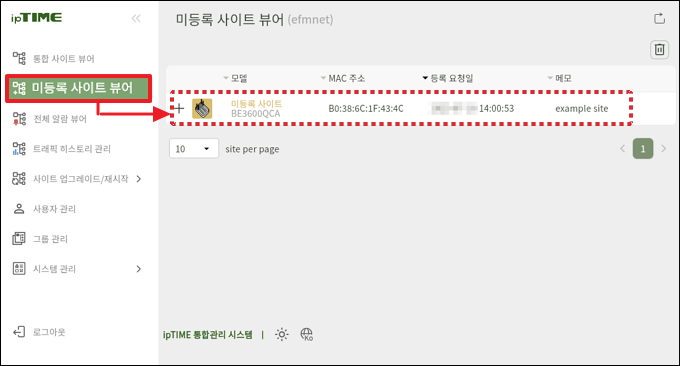

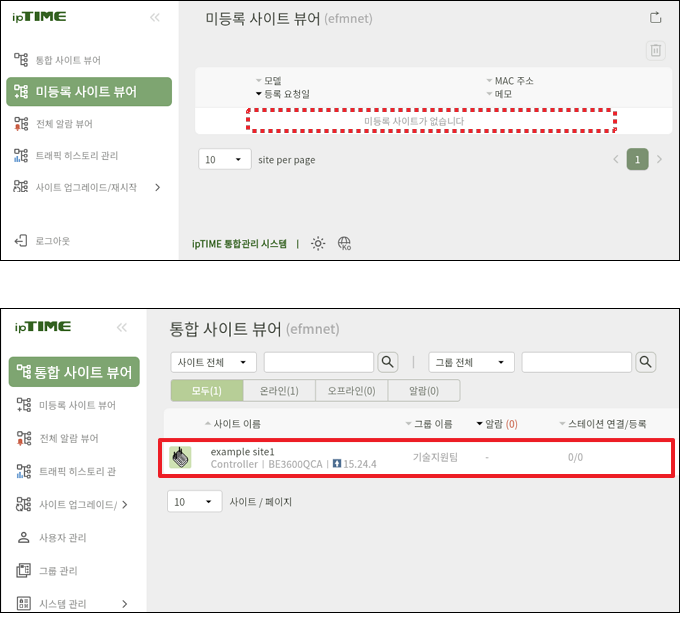

3. 미등록 사이트 뷰어
- [미등록 사이트 뷰어]는 ICC에 등록 요청을 보낸 공유기 목록을 확인하고, 사이트 등록을 승인할 수 있는 기능을 제공합니다.
- 인증서 등록 요청한 공유기의 모델명, MAC 주소, 요청 시간 등 기본 정보를 확인할 수 있습니다.

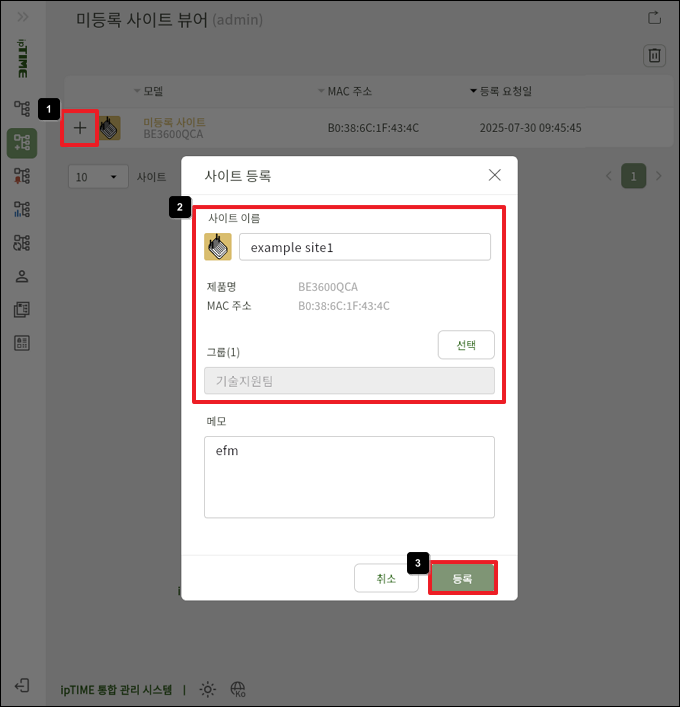

- [+] 아이콘을 클릭하여 사이트 이름과 그룹을 지정 후 등록 버튼을 누르면, ICC에 정식 사이트로 등록됩니다.


- 등록이 완료되면 해당 공유기는 [미등록 사이트 뷰어]목록에서 사라지고, [통합 사이트 뷰어] 목록에 추가됩니다.

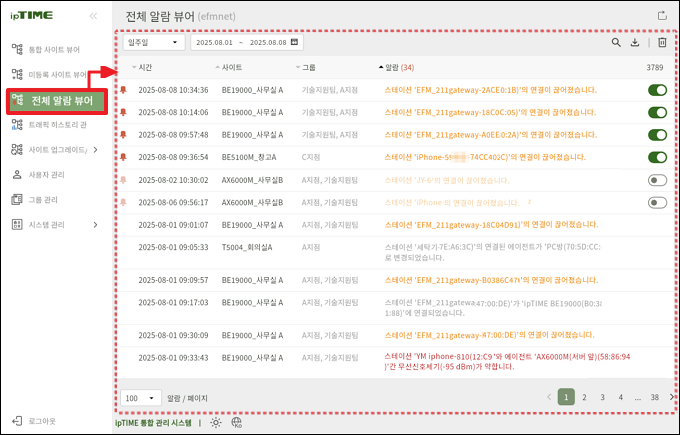

4. 전체 알람 뷰어
- [전체 알람 뷰어]에서는 ICC에 등록된 모든 사이트에서 발생한 이벤트 알람을 한 화면에서 확인하고 관리할 수 있습니다.
- 이벤트 발생 시간, 사이트, 그룹, 상세 내용을 확인할 수 있으며, 검색 기능으로 필요한 알람만 빠르게 확인 가능합니다.

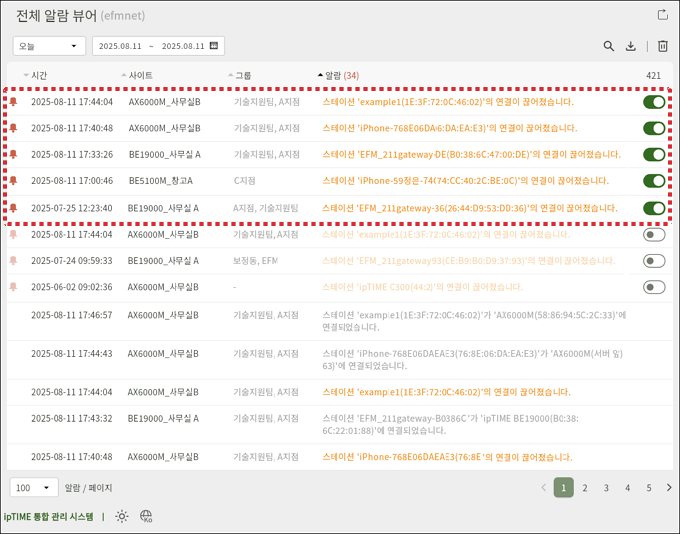

- 이벤트가 발생하면 알람(빨간 종)아이콘과 함께 최상단 알람으로 표시됩니다.
알람을 확인하고, 우측 스위치를 OFF로 전환하면 해당 알람은 확인된 이벤트로 처리되어 목록 아래로 이동됩니다.

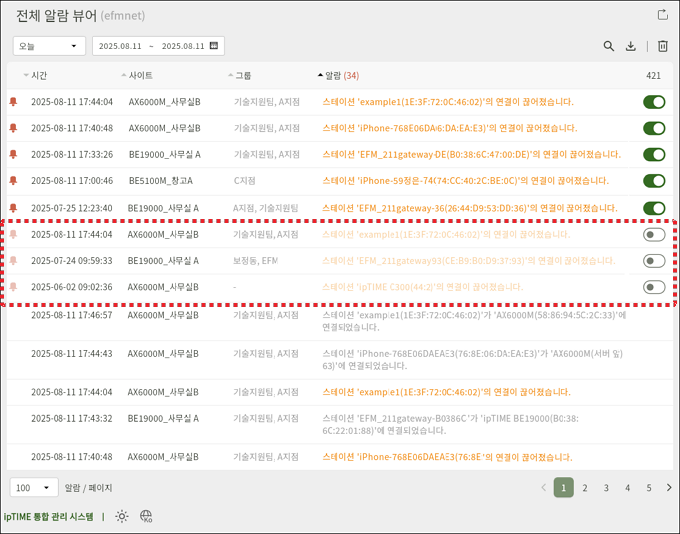

- 확인한 이벤트지만, 문제가 해소되지 않은 경우 비활성화된 알람(빨간 종)아이콘이 계속 표시됩니다.


- 문제가 해소된 이벤트는 알람(빨간 종)아이콘이 없어집니다.

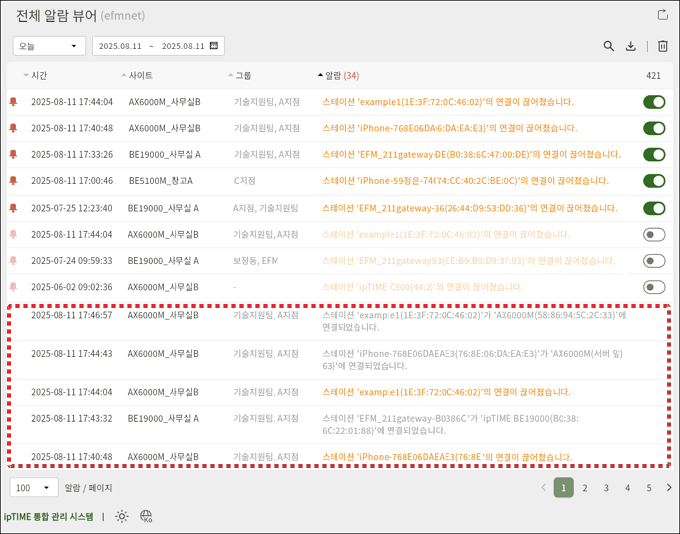

※ 우측 스위치를 OFF하지 않아도 알람 상태가 해소된 이벤트는 하단 목록으로 자동 이동됩니다.
※ 주요 이벤트: 사이트 연결/끊김, 에이전트 및 스테이션 연결/끊김, 무선 신호 세기 약함/정상,
연결 대상 변경(백홀 또는 연결된 에이전트 변경)

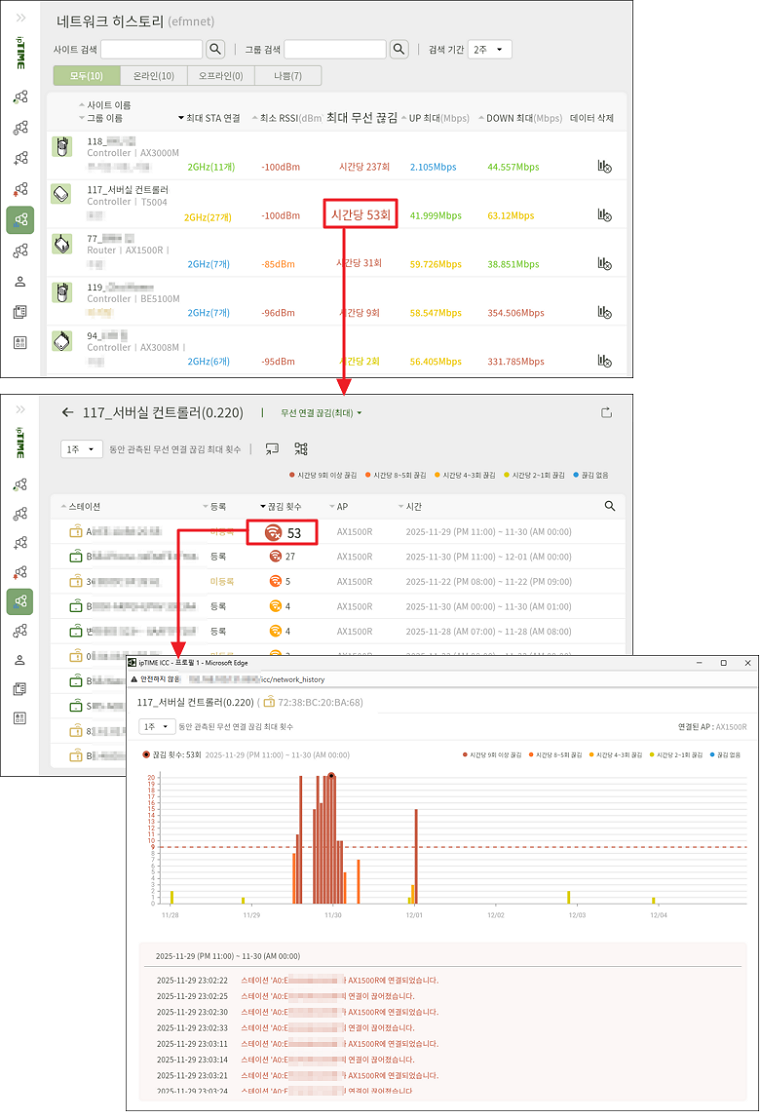

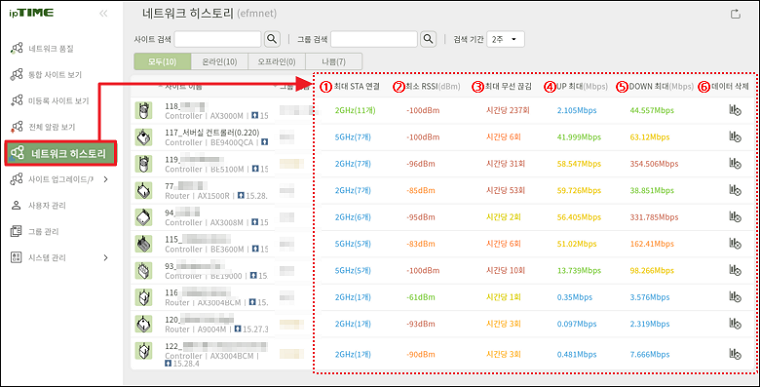

5. 네트워크 히스토리
- 네트워크 히스토리는 ICC에 등록된 각 사이트의 네트워크 품질 변화를 기간별로 조회할 수 있는 기능입니다.
- 사이트별로 최대 스테이션 연결 수, 최소 RSSI, 최대 무선 끊김, 업/다운스트림 속도 등 주요 품질 데이터를 제공하며,
시간대별 상세 그래프와 로그까지 확인할 수 있습니다.

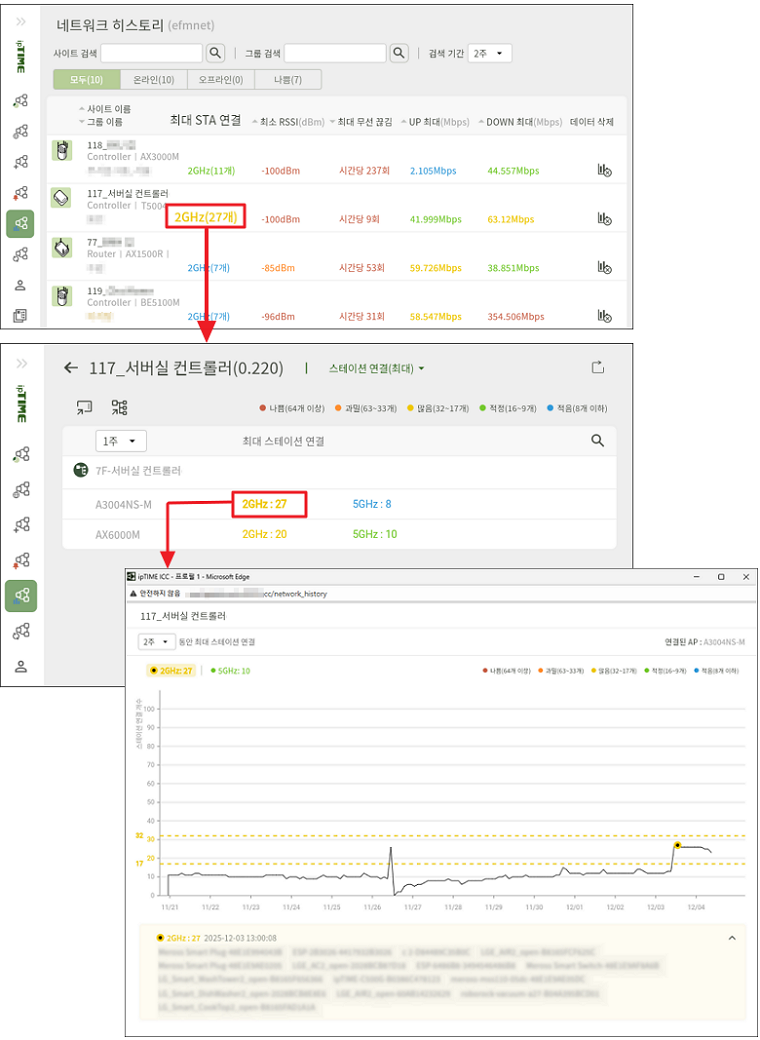

1) 최대 STA연결
- [최대 STA 연결] 항목은 각 사이트에서 기록된 최대 스테이션 연결 개수를 표시합니다.
- 해당 항목을 클릭하면, 선택한 기간 동안 해당 대역에서 관측된 스테이션 연결 변화 추이를 그래프로 확인할 수 있으며,
특정 시점에 연결된 스테이션 목록도 함께 표시됩니다.

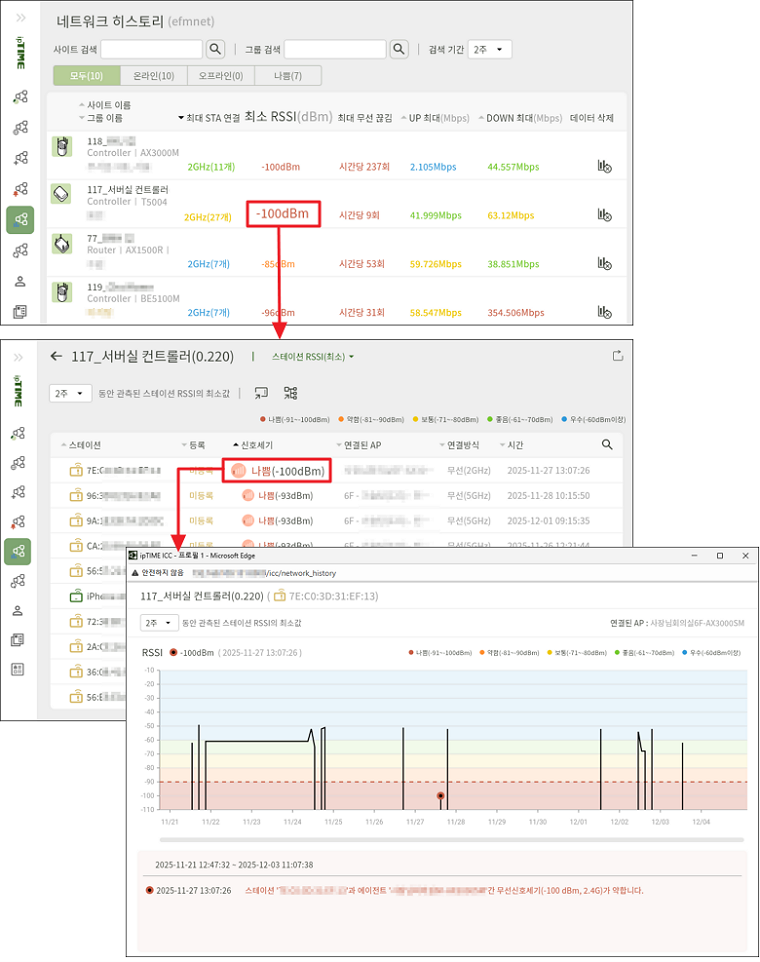

2) 최소 RSSI(dBm)
- [최소 RSSI(dBm)] 항목은 각 사이트에서 관측된 스테이션의 최소 무선 신호세기(RSSI) 값을 표시합니다.
- 해당 항목을 클릭하면, 선택한 기간 동안 해당 대역에서 관측된 무선 신호세기(RSSI)의 변화이력을 그래프로 확인할 수 있습니다.


3) 최대 무선 끊김
- [최대 무선 끊김] 항목은 각 사이트에서 관측된 스테이션의 최대 무선 끊김 횟수를 표시합니다.
- 해당 항목을 클릭하면, 선택한 스테이션의 무선 연결 끊김 변화 추이를 그래프로 확인할 수 있으며, 특정 시간대에 기록된 끊김
발생 이력도 함께 표시됩니다.

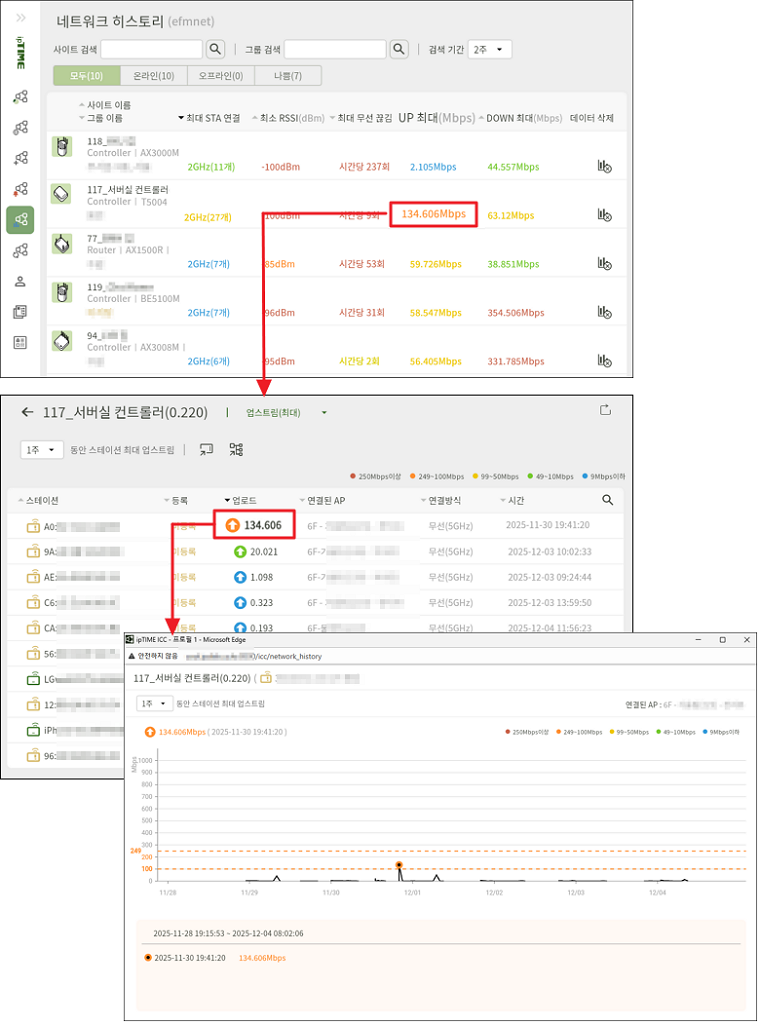

4) UP 최대
- [UP 최대] 항목은 각 사이트에서 관측된 스테이션의 최대 업스트림 속도를 표시합니다.
- 해당 항목을 클릭하면, 선택한 기간 동안 기록된 스테이션의 최대 업로드 속도 변화 추이를 그래프로 확인할 수 있습니다.

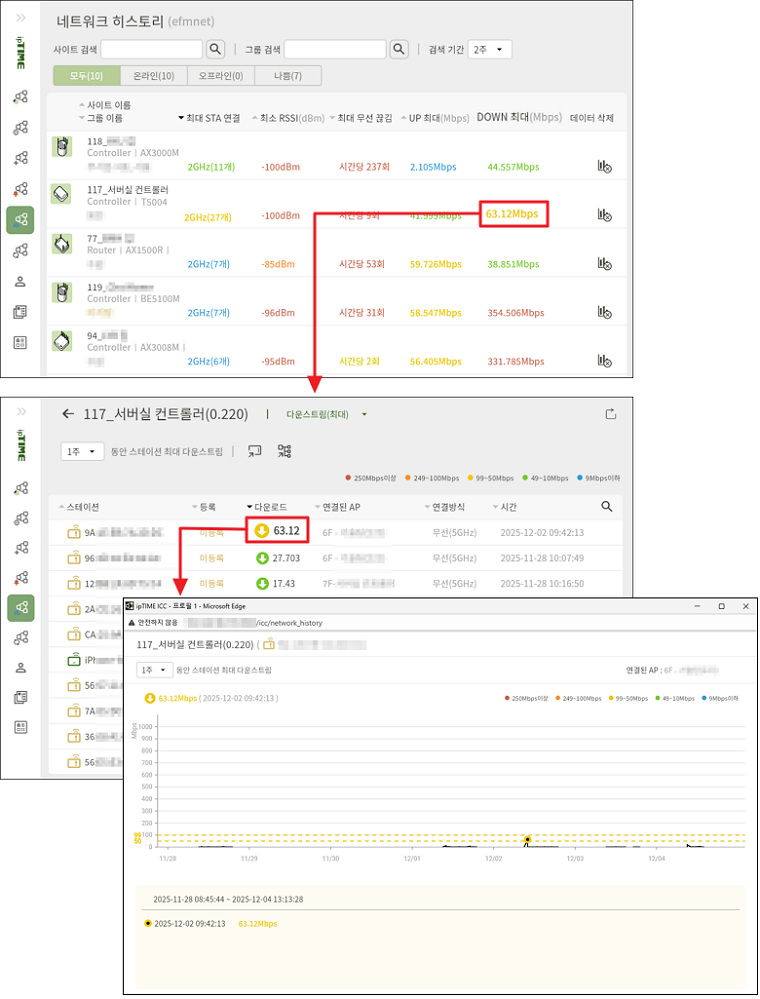

5) DOWN 최대
- [DOWN 최대] 항목은 각 사이트에서 관측된 스테이션의 최대 다운로드 속도를 표시합니다.
- 해당 항목을 클릭하면, 선택한 기간 동안 기록된 스테이션의 최대 다운로드 속도 변화 추이를 그래프로 확인할 수 있습니다.

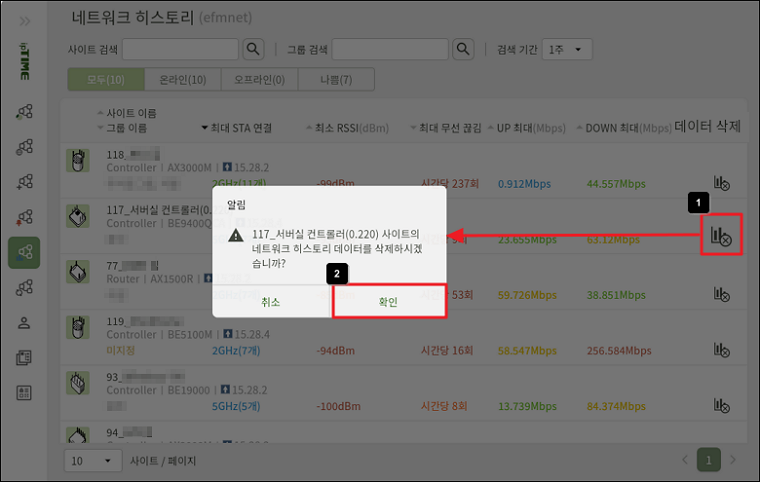

6) 데이터 삭제
- [데이터 삭제] 아이콘을 클릭하면, 해당 사이트에 저장된 모든 히스토리 데이터가 즉시 삭제됩니다.
- 삭제 후에는 네트워크 히스토리 목록에서 해당 사이트가 일시적으로 표시되지 않으며, 약 10분 전후로 새로운 히스토리가 수집되면
목록에 자동으로 다시 생성됩니다.

※ 삭제된 [네트워크 히스토리] 데이터는 복구할 수 없습니다.


6. 사이트 업그레이드/재시작
- [사이트 업그레이드/재시작]에서는 ICC에 등록된 사이트의 펌웨어 업그레이드와 사이트 재시작을 일괄 수행할 수 있습니다.
- 사이트 업그레이드/재시작 기능으로 여러 공유기의 펌웨어를 중앙에서 효율적으로 관리할 수 있으며, 정기 점검이나 장애 대응 시에도
사이트 단위로 신속한 조치가 가능합니다.
- 업그레이드 및 재시작은 즉시 실행 또는 예약 실행 방식 중 선택할 수 있습니다.

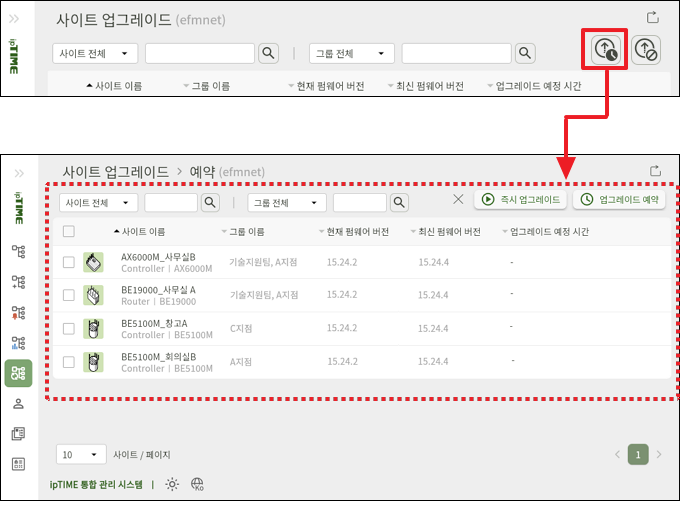

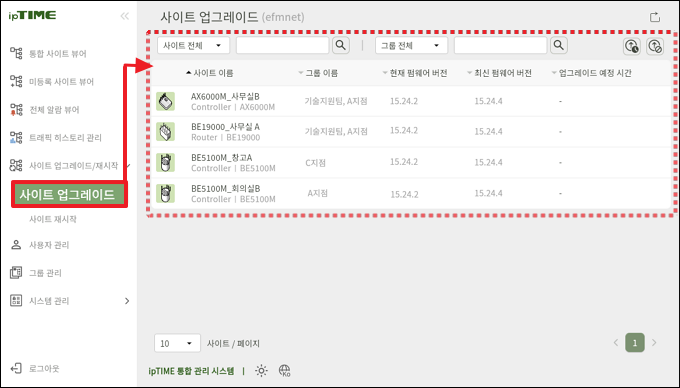

1) 사이트 업그레이드
- 등록된 사이트의 공유기 펌웨어 버전을 확인하고, 최신 펌웨어로 업그레이드할 수 있는 기능입니다.
- 사이트별 현재 펌웨어 버전과 최신 펌웨어 버전, 그리고 업그레이드 예약 시간이 함께 표시됩니다.

※ 최신 펌웨어와 현재 버전이 동일한 경우에는 사이트 업그레이드 메뉴에 사이트가 표시되지 않습니다.

- 업그레이드 아이콘을 클릭하면, 선택한 사이트의 공유기에 대해 펌웨어를 즉시 적용하거나, 예약된 시간에 자동 업그레이드를
실행할 수 있습니다.

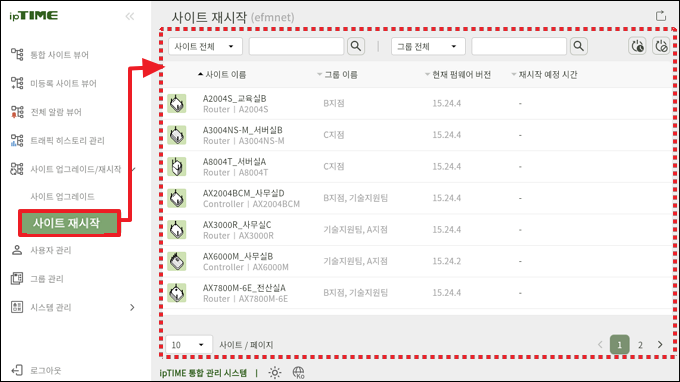

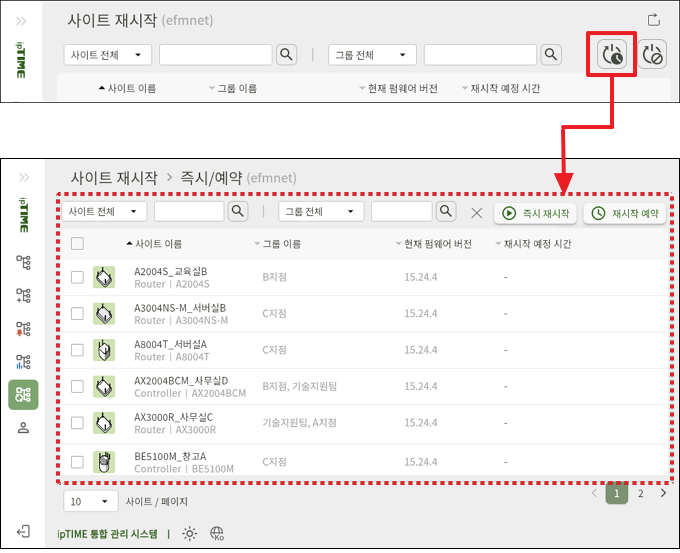

2) 사이트 재시작
- 등록된 사이트의 공유기를 일괄 재 시작할 수 있는 기능입니다.
- 펌웨어 버전과 함께 재시작 예약 시간이 표시되며, 즉시 실행 또는 예약 실행 중 선택할 수 있습니다.


-재시작 아이콘을 클릭하면, 선택한 사이트의 공유기를 즉시 재 시작하거나, 예약된 시간에 자동으로 재 시작할 수 있습니다.

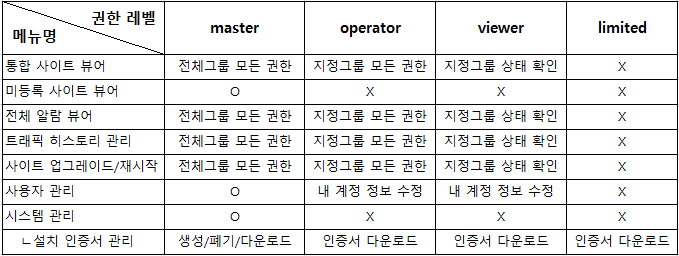

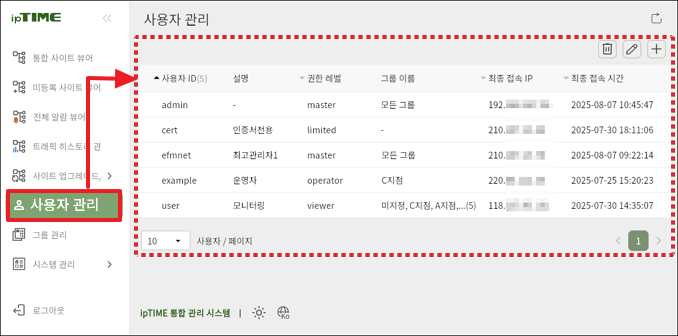

7. 사용자관리
- [사용자 관리]에서는 ICC에 접속 가능한 사용자 계정을 생성, 수정, 삭제할 수 있으며,
각 사용자에게 권한 레벨(Master, Operator, Viewer, Limited)을 부여하여 기능별 접근 범위를 제어할 수 있습니다.
- 특정 그룹에 대한 접근 제한도 설정할 수 있어 세분화된 운영 권한 관리가 가능합니다.

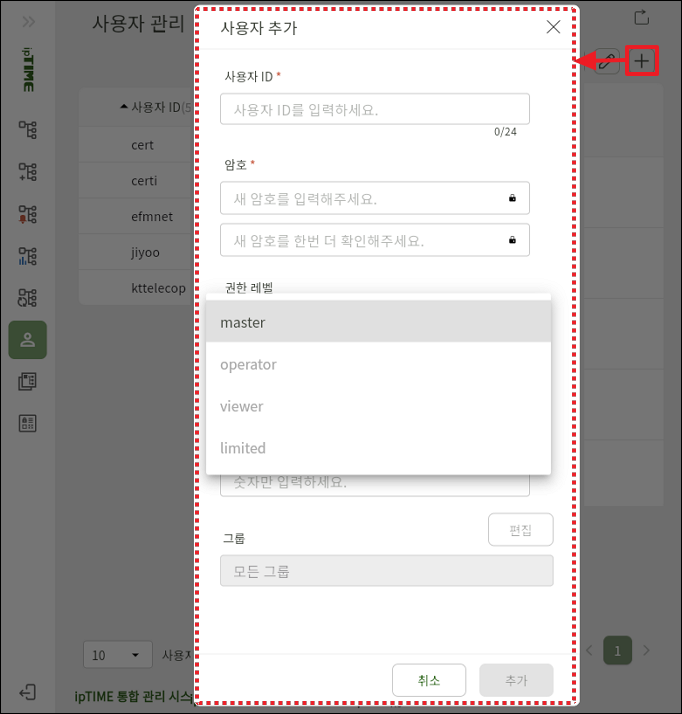

- [+] 아이콘을 클릭하여 사용자를 추가할 수 있으며, 이때 사용자의 권한 레벨을 설정할 수 있습니다.

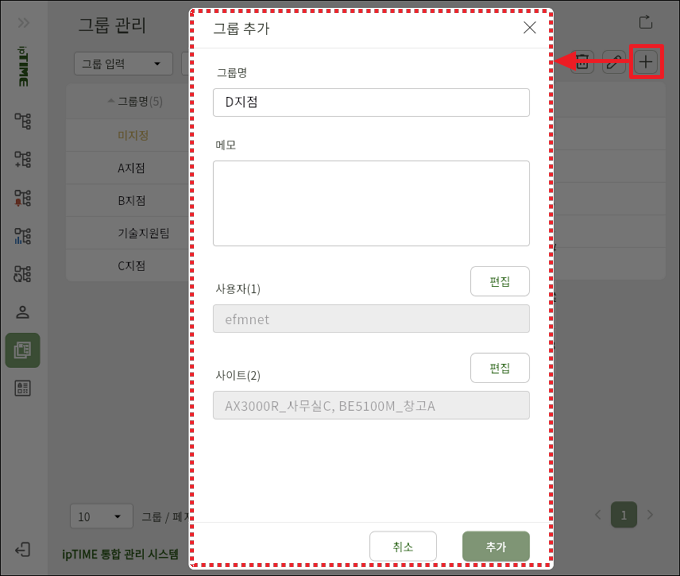

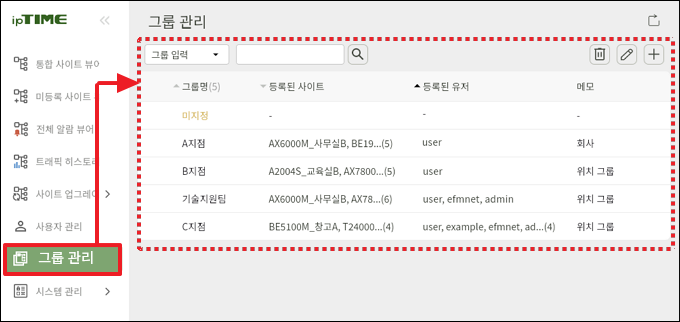

8. 그룹 관리
- [그룹 관리]에서는 사용자와 사이트를 원하는 기준에 따라 그룹으로 분류하여 관리할 수 있습니다.
- 그룹명, 등록된 사이트, 등록된 사용자, 메모 등의 정보를 한눈에 확인할 수 있으며, 그룹을 추가/수정/삭제할 수 있습니다.


- [+] 아이콘을 클릭하여 그룹을 추가할 수 있으며, 이때 해당 그룹에 대한 사용자와 사이트를 지정할 수 있습니다.




9. 시스템 관리
- [시스템 관리]는 ICC 환경 설정과 운영 관리를 총괄하는 기능을 제공합니다.
- 시스템 로그, 설치 인증서 관리, 버전 업그레이드, ICC 백업/복구 등 ICC의 안정적인 운영과 보안을 위한 주요 설정 작업을
수행할 수 있습니다.

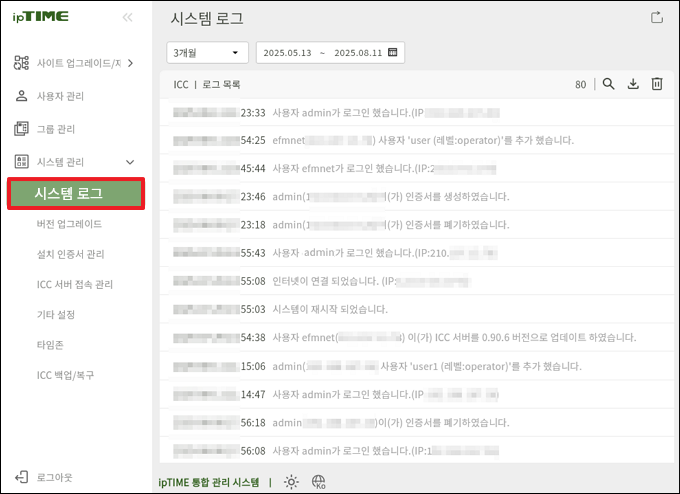

1) 시스템 로그
- ICC에서 발생한 주요 동작, 사용자 활동 등을 시간순으로 확인할 수 있습니다.

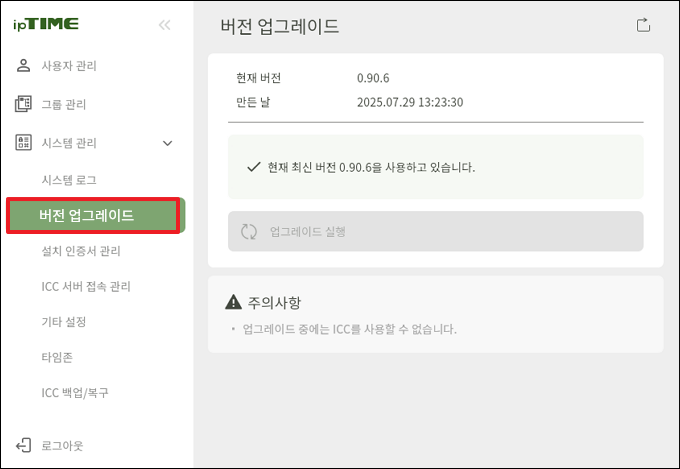

2) 버전 업그레이드
- ICC 시스템을 최신 버전으로 업데이트할 수 있습니다.
- 기능 개선과 보안 패치 적용을 위해 최신 버전 유지를 권장합니다.

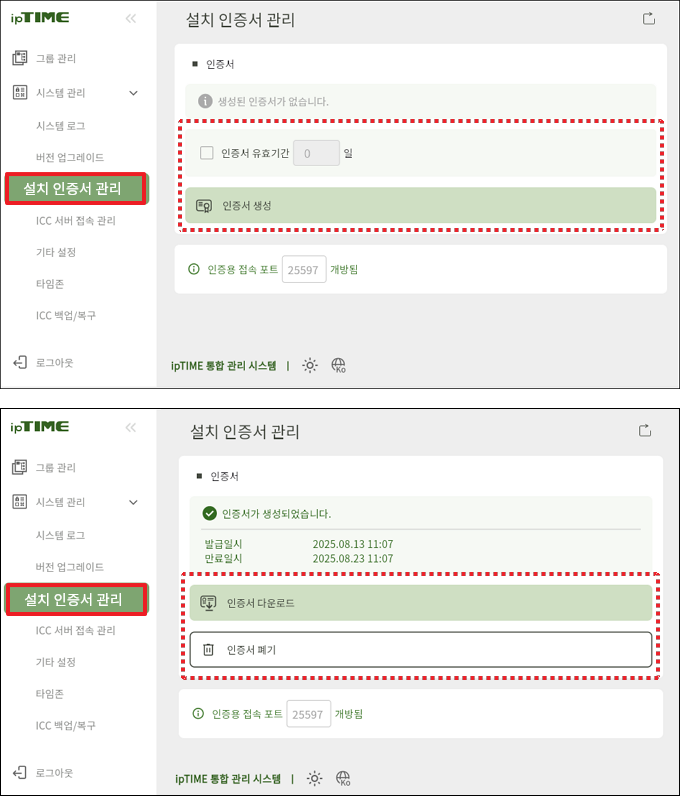

3) 설치 인증서 관리
- 공유기 등록에 필요한 인증서를 생성/다운로드/폐기할 수 있습니다.
- 폐기된 인증서는 즉시 무효화되며, 유효기간이 남아 있어도 사용 불가합니다.

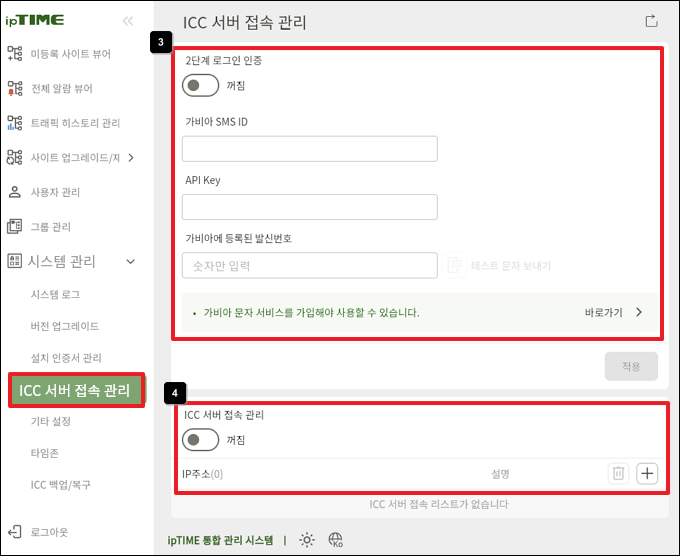

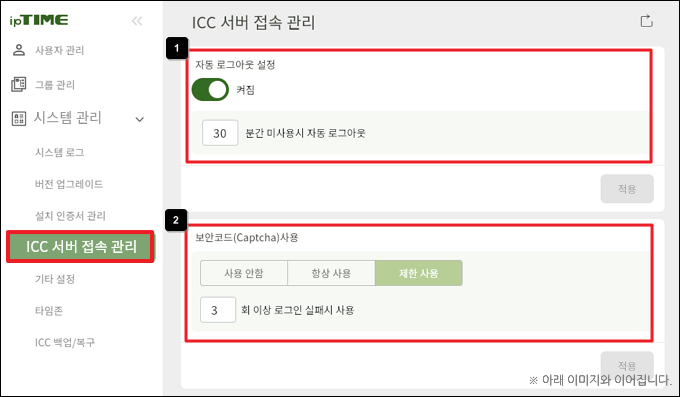

4) ICC 서버 접속관리
- ICC 서버 접속과 관련된 보안 설정을 관리하는 메뉴입니다.
- 자동 로그아웃, 로그인 보안코드(Captcha), 2단계 인증, 접속 허용 IP 등을 설정할 수 있습니다.

ⓛ 자동 로그아웃 설정: 지정한 시간 동안 사용이 없으면 자동으로 로그아웃 되도록 설정합니다.
② 보안 코드 사용: 로그인 시 보안코드를 적용하여 무단 접속을 방지합니다.
사용 안 함/항상 사용/제한 사용 중 선택 가능하며, 제한 사용 시 지정 횟수 이상 로그인 실패 후 적용됩니다.


③ 2단계 로그인 인증: ‘가비아 문자 서비스’를 이용해 ICC 로그인 시 문자 인증을 추가할 수 있습니다.
④ ICC서버 접속 관리: 지정한 IP 주소에서만 ICC 서버에 접속할 수 있도록 제한합니다.

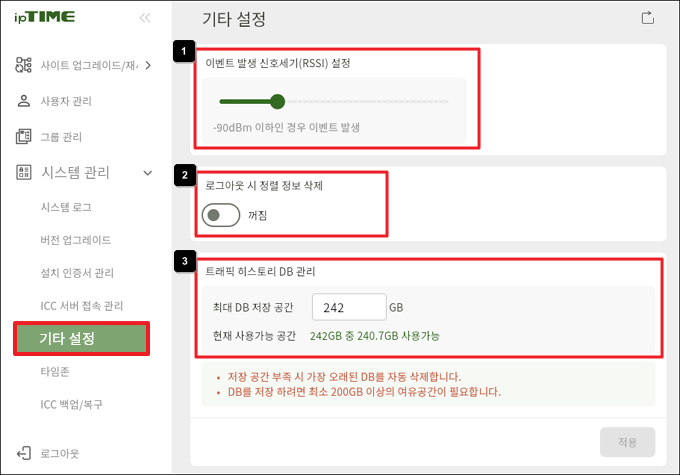

5) 기타 설정
- ICC의 부가적인 동작 옵션을 설정하는 메뉴입니다.

ⓛ 이벤트 발생 신호세기(RSSI) 설정: 무선 신호세기가 지정 값 이하일 경우 이벤트 알람이 발생합니다.
② 로그아웃 시 정렬 정보 삭제: 로그 아웃 시 사이트 목록 등 사용자가 설정한 정렬 순서나 보기 옵션의 초기화 여부를 설정합니다.
③ 트래픽 히스토리 DB관리: 트래픽 히스토리 저장에 사용할 최대 DB용량을 설정합니다.

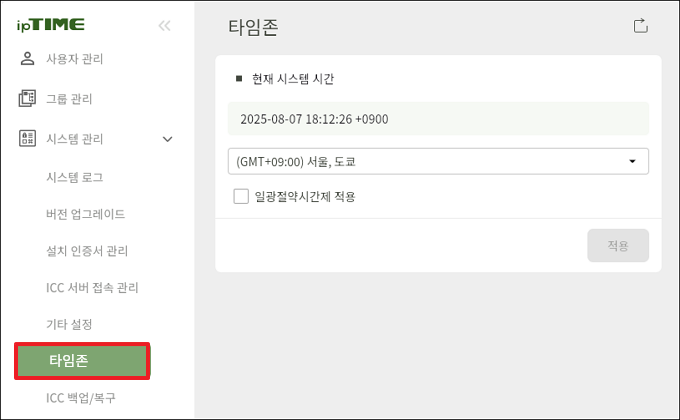

6) 타임존
- 서버의 표준 시간대를 설정합니다.

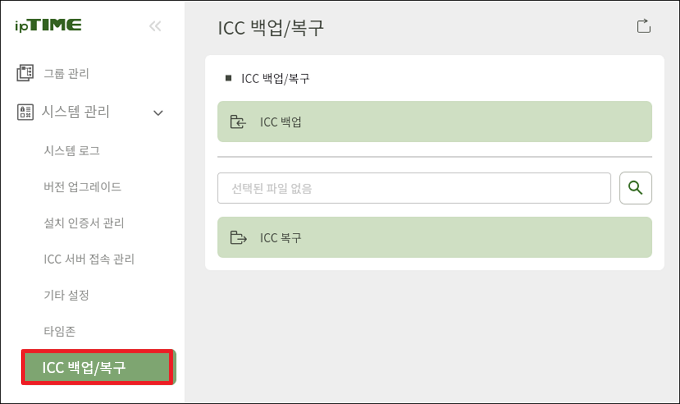

7) ICC 백업/복구
- ICC 설정 및 데이터를 백업하거나, 저장된 백업 파일을 이용해 복구할 수 있습니다
